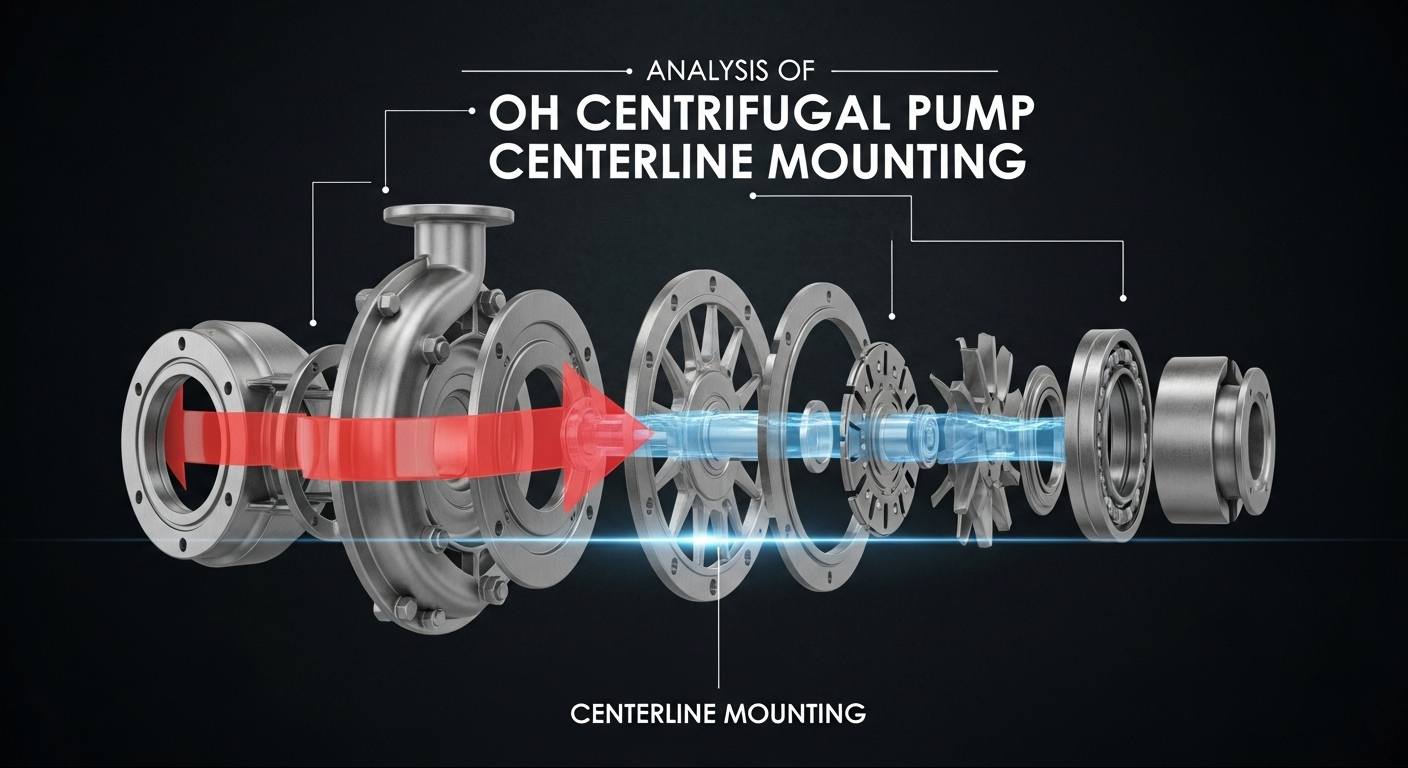

Analisis Pemasangan Garis Tengah Pompa Sentrifugal OH

Dalam kondisi kerja yang keras seperti petrokimia dan transfer cairan suhu tinggi, stabilitasOH pompa sentrifugal(memenuhi standar API 610) sangat penting. Sebagai metode pemasangan inti, pemasangan garis tengah banyak digunakan pada model pompa OH2/OH3 tugas berat. Apa yang membuat desain ini unik?

1. Apa itu Pemasangan Garis Tengah?

Di lokasi renovasi area pompa kilang, saya melihat teknisi membandingkan perbedaan pemasangan antara pompa OH1 dan OH2: pompa OH1 dipasang melalui kaki di bagian bawah casing, sedangkan flensa pompa OH2 sejajar langsung dengan garis referensi pada pelat dasar — ​​ini merupakan perwujudan langsung dari pemasangan garis tengah. Desain struktural ini secara eksplisit diwajibkan oleh standar API 610 dan dapat secara efektif mengatasi tantangan operasional di lingkungan bersuhu tinggi dan bertekanan tinggi.

2. Mengapa Memilih Pemasangan Garis Tengah?

Kuncinya terletak pada penyelesaian masalah ekspansi termal. Ketika pompa memindahkan media bersuhu tinggi (seperti oli panas pada 200-400℃), casing dan poros akan mengalami pemuaian dan deformasi. Pemasangan kaki tradisional rentan terhadap ketidaksejajaran antara poros pompa dan poros motor, menyebabkan getaran, kebocoran segel, dan bahkan kerusakan bantalan. Pemasangan garis tengah, dengan memasang sumbu tengah, memungkinkan ekspansi termal didistribusikan secara merata di sepanjang sumbu simetri, menjaga stabilitas kesejajaran. Misalnya, sebuah kilang pernah mengalami kebocoran segel pada pompa yang dipasang di kaki setelah hanya tiga bulan memindahkan minyak panas pada suhu 380℃; pembongkaran menunjukkan offset 0,2 mm antara poros pompa dan poros motor. Setelah beralih ke pemasangan garis tengah, masalah serupa tidak pernah terjadi lagi.

3. Tiga Keuntungan Inti Pemasangan Garis Tengah

Dalam praktik pengoperasian dan pemeliharaan, keunggulan berikut tidak hanya bersifat teoritis namun benar-benar dapat mengurangi masalah:

• Stabilitas termal yang kuat: Pompa di pabrik etilen perlu sering beralih antara media dingin dan panas, dengan fluktuasi suhu berkisar antara 80℃ hingga 320℃. Namun, pompa dengan pemasangan garis tengah mempertahankan nilai getaran di bawah 4,5 mm/s setelah setiap peralihan, jauh lebih rendah dari batas standar.
• Efisiensi perawatan yang tinggi: Sebelumnya, perbaikan pompa yang dipasang di kaki memerlukan waktu 8 jam hanya untuk membongkar motor dan menyelaraskan poros. Sebaliknya, untuk pompa yang dipasang di garis tengah dengan rotor tarik ke belakang, saat kami mengganti segel mekanis tahun lalu, hanya membutuhkan waktu 3 jam — tidak perlu membongkar motor, cukup mencabut rotor secara langsung, sehingga menghemat sebagian besar waktu.
• Peningkatan keandalan: Dengan memeriksa catatan peralatan perusahaan kami, dalam kondisi suhu tinggi, waktu pengoperasian rata-rata bebas masalah dari pompa yang dipasang di tengah dapat mencapai 18 bulan, sedangkan sebagian besar pompa yang dipasang di kaki hanya dapat bertahan sekitar 12 bulan — selisih yang signifikan sebesar 30%-40%.

4. Skenario Penerapan dan Poin-Poin Utama yang Penting

Aplikasi umum:

• Transfer media bersuhu tinggi (≥150℃), seperti sistem sirkulasi minyak panas di kilang
• Kondisi kerja bertekanan tinggi (≥2.5MPa), seperti pompa umpan reaktor di pabrik kimia
• Peralatan proses penting, seperti pompa transfer pelarut di pabrik PTA

Langkah-langkah pemasangan utama:

① Pelat dasar harus dipasang dan diperbaiki untuk memastikan ketahanan getaran pondasi;

② Gunakan alat penyelarasan laser untuk mengkalibrasi poros pompa dan poros motor, dengan deviasi ≤0,05mm/m;

③ Pasang gasket kompensasi pada flensa untuk menghilangkan dampak deformasi mikro pada alas;

④ Periksa kembali status penyelarasan setelah pemasangan dan siklus termal pertama.

5. Kesimpulan

Pemasangan garis tengah bukan sekadar metode pemasangan sederhana namun merupakan solusi sistematis yang dirancang untuk mengatasi masalah operasional pompa tugas berat. Dari kontrol ekspansi termal hingga kemudahan perawatan, nilainya berjalan sepanjang siklus hidup pompa. Untuk skenario industri yang memerlukan pengoperasian stabil jangka panjang, pilih skema pemasangan garis tengah yang sesuaiAPI 610standar merupakan keputusan penting untuk menjamin kelangsungan produksi.
