API 610 berfungsi sebagai standar umum inti untuk pompa sentrifugal horizontal di industri petrokimia, minyak-gas, dan kimia. Standar ini mengklasifikasikan pompa sentrifugal industri ke dalam tiga konfigurasi inti: pompa gantung OH, pompa antar bantalan BB, dan pompa gantung vertikal VS. Dengan penelitian dan pengembangan mendalam selama bertahun-tahun dan keahlian manufaktur dalam pompa yang sesuai dengan API 610, Teffiko memberikan solusi pengangkutan cairan yang sangat andal untuk beragam industri melalui desain struktural standar dan pengalaman yang kaya dalam beradaptasi dengan kondisi pengoperasian yang menuntut.

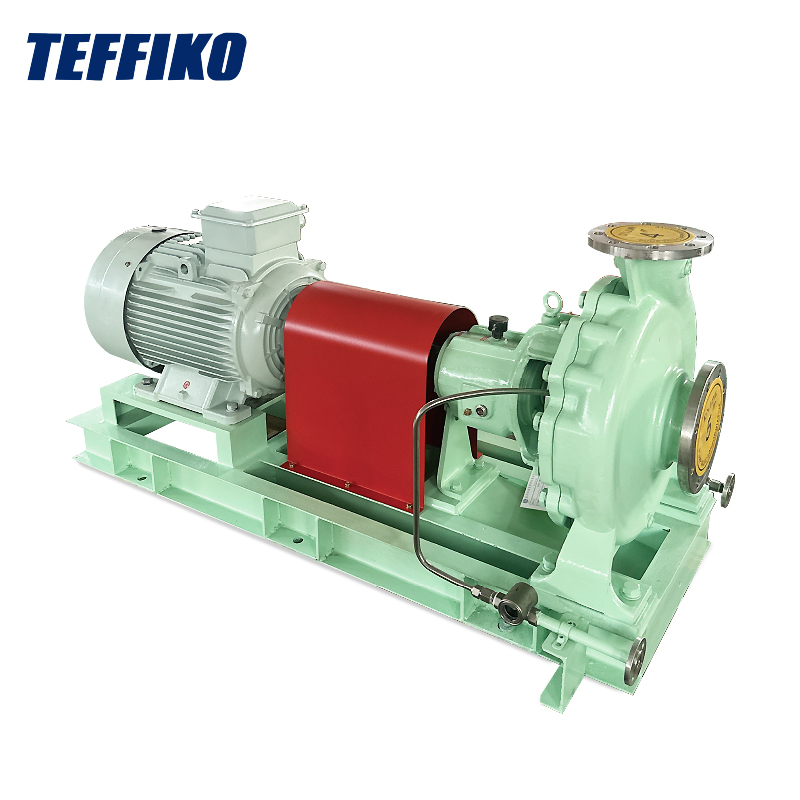

OH (Pompa Gantung):Impeler dipasang di ujung poros pompa, kantilever di luar rumah bantalan. Rakitan bantalan diisolasi sepenuhnya dari fluida proses. Ini adalah jenis pompa horizontal ringan yang umum.

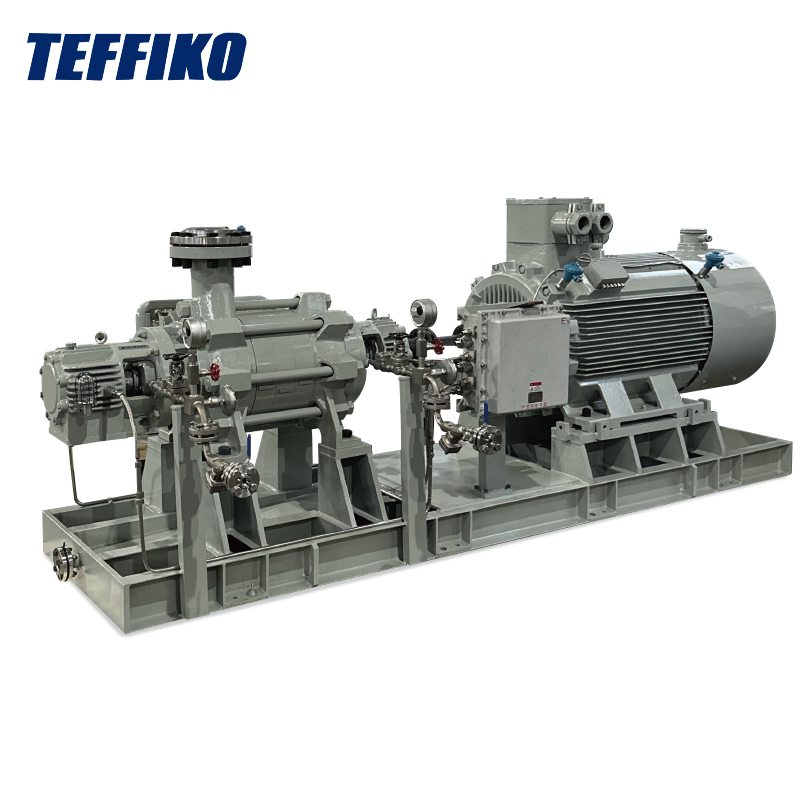

BB (Pompa Antar Bantalan):Impeler disusun di antara dua set bantalan dengan struktur penyangga simetris, yang sangat meningkatkan keseimbangan rotor dan kekakuan penyangga secara keseluruhan untuk kondisi pengoperasian yang berat.
VS (Pompa Gantung Vertikal):Poros pompa dan impeler digantung secara vertikal dan direndam dalam fluida yang diangkut. Hal ini sebagian besar diterapkan dalam skenario transportasi perairan dalam dan dalam tangki vertikal dan tidak akan dibahas secara rinci dalam dokumen ini.
Struktur keseluruhan kompak dengan tapak kecil, cocok untuk proyek dengan keterbatasan ruang; operasi perawatan sederhana; pemeriksaan yang mudah dan penggantian segel mekanis dan impeler, yang secara signifikan mengurangi waktu henti; cocok untuk kondisi tekanan stabil dan beban hidrolik sedang, serta menunjukkan kemampuan beradaptasi yang sangat baik untuk tugas layanan utilitas.
Dibatasi oleh struktur yang digantung, risiko defleksi poros yang tinggi terjadi pada kondisi diameter impeler besar dan tekanan tinggi, yang dapat dengan mudah menyebabkan getaran berlebihan. Produk ini tidak cocok untuk sistem produksi tugas berat yang terus menerus dengan aliran tinggi, suhu tinggi, dan tekanan tinggi. Produk ini memiliki masa pakai yang singkat dan keausan segel yang cepat dalam kondisi pengoperasian yang parah dalam jangka panjang.
Transportasi air utilitas pabrik, takaran reagen kimia, transfer hidrokarbon ringan, proses bantu-transportasi cairan dan tugas-tugas non-kritis, intermiten, atau beban rendah lainnya.
Desain penyangga rotor yang simetris memungkinkan kemampuan adaptasi beban yang kuat dan stabilitas poros yang sangat tinggi; mampu beroperasi jangka panjang dalam kondisi suhu dan tekanan tinggi dengan beban poros dinamis rendah; gaya rotor yang seimbang secara efektif mengurangi getaran peralatan dan gaya dorong aksial, sehingga memberikan stabilitas operasional yang jauh lebih unggul dibandingkan dengan pompa OH.
Bobot peralatan yang lebih berat, tapak yang lebih besar, dan persyaratan untuk fondasi peralatan yang kuat dan kokoh; struktur yang canggih dan kompleks, terutama untuk pompa BB multitahap; prosedur pembongkaran dan pemeliharaan yang rumit dengan beban kerja pemeliharaan yang berat dan persyaratan ketat untuk akurasi penyelarasan selama pemasangan.
Transportasi pipa jarak jauh minyak‑gas, sistem injeksi air ladang minyak, sirkulasi amina‑cair kilang, pelepasan menara‑bawah suhu tinggi, tekanan air umpan boiler, dan tugas produksi berkelanjutan penting lainnya.
Untuk memfasilitasi diferensiasi cepat konfigurasi perangkat keras, perbedaan kinerja dan pemeliharaan pengoperasian antara kedua jenis pompa, tabel perbandingan lengkap berikut berdasarkan standar API 610 mencakup parameter pemilihan inti:
| Barang Perbandingan | OH Pompa yang Digantung | Pompa Antar Bantalan BB |
|---|---|---|
| Metode Penopang Poros | Dukungan overhang ujung tunggal | Dukungan simetris bantalan ganda |
| Jejak dan Fondasi | Ukuran kompak dengan fondasi sederhana | Ukurannya yang besar memerlukan pondasi yang diperkuat |
| Kapasitas Penanganan Tekanan | Cocok untuk tekanan sedang | Cocok untuk tekanan tinggi / ultra-tinggi |
| Kapasitas Aliran | Aliran rendah hingga sedang | Aliran sedang hingga tinggi dengan toleransi beban yang kuat |
| Kemudahan Perawatan | Struktur sederhana dengan perawatan yang mudah | Struktur kompleks dengan prosedur perawatan ekstensif |
| Beban Aksial dan Deformasi | Terjadi defleksi poros; stabilitas sedang | Beban seimbang tanpa deformasi yang berarti |
| Kinerja Dinamika Rotor | Margin kekakuan terbatas dengan kecepatan putaran yang relatif rendah | Kekakuan yang cukup, getaran rendah dan stabilitas tinggi |
| Jenis Bantalan | Bantalan anti-gesekan bola/rol | Bantalan dorong selongsong/bantalan miring |
| Konfigurasi Segel | Segel mekanis kartrid tunggal / ganda konvensional | Seal bertekanan tinggi tipe flush/tandem |
| Bahan yang Biasa Digunakan | Baja tahan karat 316, baja tahan karat dupleks | Baja krom, Inconel, Hastelloy |
Untuk proyek yang menginginkan pengoperasian dan pemeliharaan berbiaya rendah dan mudah dengan ruang terbatas, pada kondisi layanan utilitas tambahan bertekanan sedang hingga rendah, aliran kecil hingga sedang, pompa OH overhung lebih disukai. Untuk unit produksi kontinu yang kritis yang mengalami kondisi suhu tinggi, tekanan tinggi, dan aliran tinggi dengan persyaratan ketat untuk stabilitas peralatan, tingkat kegagalan rendah, dan masa pakai yang lama, pompa antar bantalan BB harus digunakan. Pemilihan pompa yang sebenarnya memerlukan evaluasi komprehensif terhadap parameter seperti korosivitas sedang, viskositas, dan frekuensi start-stop untuk menyeimbangkan keandalan peralatan dan keekonomian proyek.
Untuk kebutuhan pengadaan khusus, informasi teknis, sampel, harga, atau pertanyaan tentang solusi pemesanan massal, silakan segera hubungi kami melalui (https://www.teffiko.com). Berkolaborasi dengan tim TEFFIKO untuk mendiskusikan kebutuhan aplikasi Anda dan mengidentifikasi solusi yang tepat untuk kebutuhan produksi Anda.
