Prinsip kerja pompa penggerak magnetik

A pompa penggerak magnetadalah perangkat transfer cairan bebas bocor yang memanfaatkan kopling magnetik untuk mentransmisikan daya. Prinsip kerjanya didasarkan pada efek kopling magnetik dari medan magnet dan hidrodinamika pompa sentrifugal, mewujudkan kombinasi organik transmisi daya dan transfer cairan.

I. Fungsi Komposisi Struktural dan Komponen Inti

1. Struktur inti

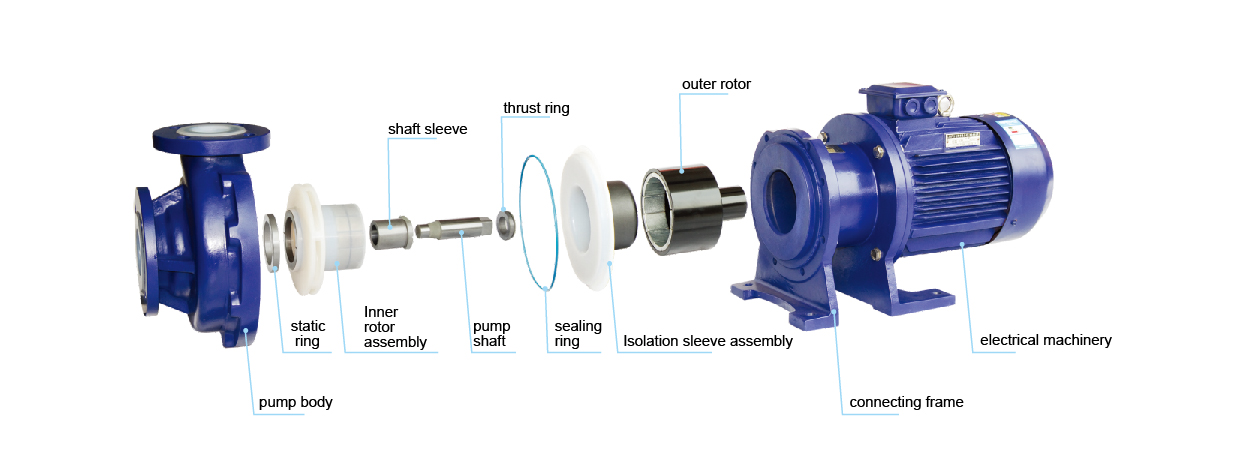

Pompa penggerak magnetik terutama terdiri dari komponen inti seperti motor penggerak, rotor magnetik luar, rotor magnetik dalam, lengan isolasi, impeller, dan bodi pompa.

2. Fungsi Komponen

• Motor penggerak berfungsi sebagai sumber daya untuk menyediakan daya rotasi.
• Rotor magnetik luar terhubung secara kaku ke poros output motor dan berputar secara serempak dengan motor.
• Rotor magnetik bagian dalam terhubung dengan fiksasi ke impeller dan dipasang di ruang fluida di dalam bodi pompa.
• Lengan isolasi, terbuat dari bahan non-magnetik, benar-benar memisahkan rotor magnetik luar dari rotor magnetik bagian dalam dalam ruang fisik, membentuk ruang ketat cairan independen dan ruang transmisi daya.

Ii. Proses transmisi daya melalui kopling magnetik

Ketika motor mulai, rotor magnetik luar mulai berputar, dan magnet permanen yang tertanam pada permukaannya menghasilkan medan magnet yang berputar. Karena lengan isolasi terbuat dari bahan non-magnetik, medan magnet dapat menembus lengan tanpa hambatan dan bekerja pada rotor magnetik bagian dalam. Magnet permanen pada permukaan rotor magnetik dalam digerakkan oleh torsi magnetik di bawah pengaruh medan magnet yang berputar, membentuk rotasi sinkron dengan rotor magnetik luar. Metode transmisi daya tanpa kontak ini sepenuhnya menghilangkan risiko kebocoran yang disebabkan oleh koneksi poros mekanis langsung pada pompa tradisional.

AKU AKU AKU. Mekanisme transfer cairan berdasarkan gaya sentrifugal

Proses transfer cairan mengikuti prinsip dasar pompa sentrifugal. Impeller, berputar secara serempak dengan rotor magnetik bagian dalam, memberikan gaya sentrifugal pada cairan melalui bilahnya, memungkinkan cairan untuk mendapatkan energi kinetik. Di bawah aksi gaya sentrifugal, cairan dilemparkan dari pusat impeller ke tepi dan memasuki saluran aliran berbentuk volute dari bodi pompa. Saluran aliran berbentuk volute secara bertahap mengubah energi kinetik cairan menjadi energi tekanan statis, memungkinkan cairan diangkut di sepanjang pipa outlet di bawah tekanan. Sementara itu, area bertekanan rendah dibentuk di tengah impeller saat cairan dibuang. Di bawah aksi perbedaan tekanan antara tekanan sistem eksternal dan tekanan internal pompa, cairan baru terus menerus memasuki pusat impeller, mencapai transfer kontinu.

Iv. Peran kunci dan persyaratan kinerja lengan isolasi

Lengan isolasi memainkan peran penting dalam seluruh proses kerja. Ini tidak hanya memblokir saluran kontak antara cairan dan lingkungan eksternal untuk mencegah kebocoran sedang tetapi juga menahan tekanan fluida di dalam pompa dan gaya medan magnet antara rotor magnetik dalam dan luar. Kekuatan strukturalnya dan kinerja material secara langsung mempengaruhi keseluruhan kinerja penyegelan dan stabilitas operasional pompa.

V. Keuntungan Komprehensif dari Prinsip Kerja

Singkatnya, pompa penggerak magnetik mencapai transmisi daya tanpa kontak melalui kopling magnetik, transfer cairan lengkap berdasarkan prinsip gaya sentrifugal, dan menghilangkan risiko kebocoran melalui efek penyegelan lengan isolasi, membentuk larutan transfer fluida yang efisien, aman, dan ramah lingkungan. Mekanisme kerja terintegrasi ini memberikan nilai aplikasi yang tak tergantikan dalam berbagai skenario industri.

Teffikotelah berspesialisasi dalam bidang pompa penggerak magnet selama bertahun -tahun. Pompa penggerak magnetik yang diproduksi olehTeffikoExcel dalam menyegel kinerja, stabilitas, dan efisiensi. Memilih Teffiko berarti memilih mitra transfer cairan yang andal yang dibangun di atas prinsip -prinsip ilmiah, memastikan produksi industri beroperasi terus dengan keselamatan dan efisiensi.
