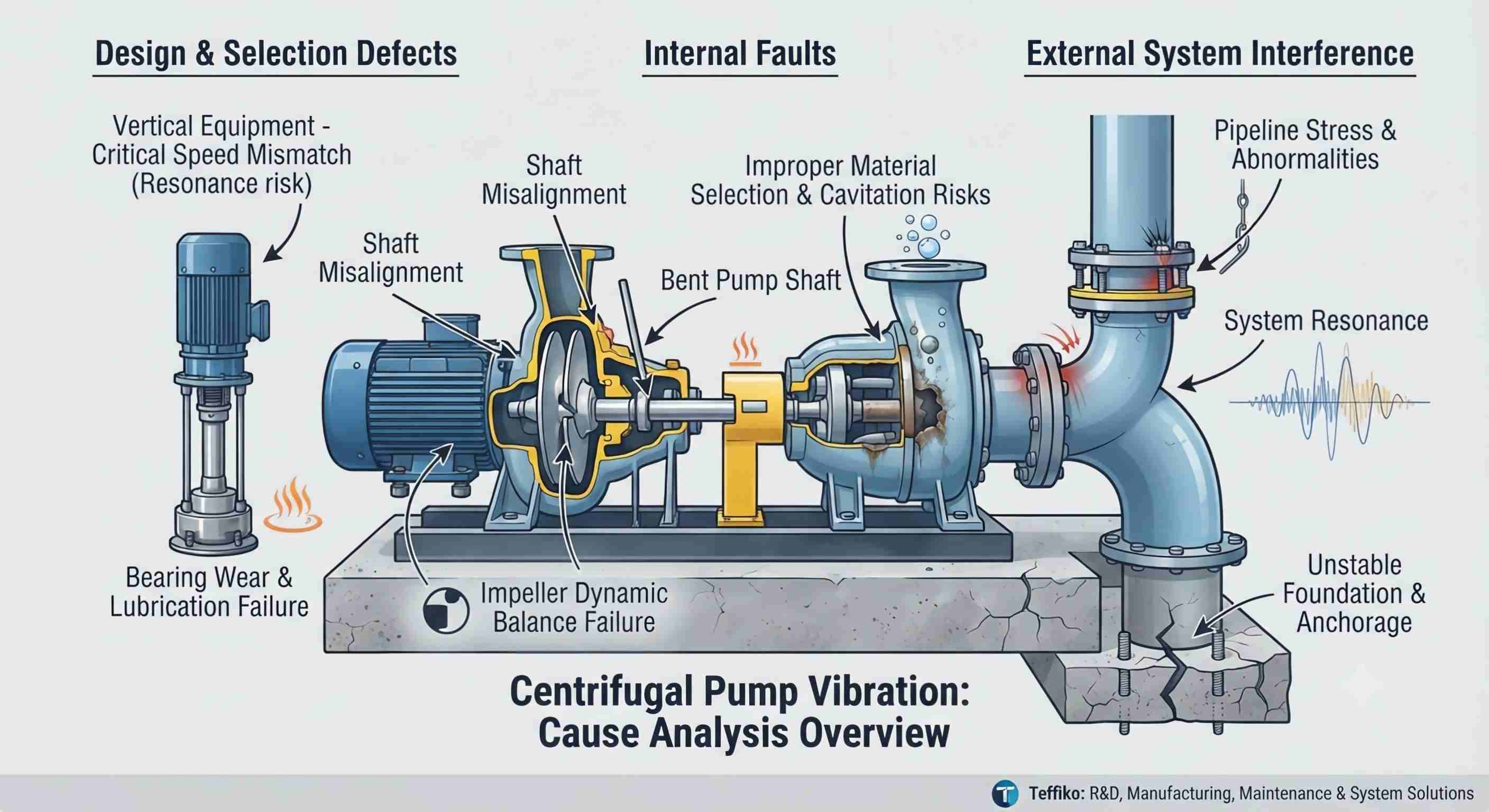

Pompa sentrifugalsangat penting dalam pengangkutan fluida industri, dan sedikit getaran adalah normal menurut ANSI/HI 9.6.4. Namun, getaran yang berlebihan menyebabkan keausan yang parah dan peningkatan biaya. Karena getaran hanyalah sebuah gejala, biasanya getaran berasal dari tiga kategori yang tumpang tindih: cacat desain/pemilihan, kesalahan internal, dan gangguan sistem eksternal. Makalah ini menganalisis penyebab utama ini untuk memandu inspeksi dan pemeliharaan peralatan.
Kesalahan seperti ini memiliki tingkat kejadian di lokasi yang rendah namun merupakan akar masalah peralatan yang memerlukan penyelidikan prioritas, terutama akibat desain, manufaktur, pemilihan material, dan pemilihan model yang tidak tepat.
Kecepatan kritis mengacu pada kecepatan rotasi teoretis yang sesuai dengan resonansi bawaan peralatan. Pompa sentrifugal horizontal dirancang secara optimal sebelum pengiriman dengan kecepatan kritis lebih tinggi dari kecepatan pengenal untuk menghindari resonansi. Namun, pompa turbin vertikal dan peralatan vertikal lainnya rentan terhadap resonansi selama pengoperasian jika kecepatan kritis tidak diperiksa pada tahap desain. Selain itu, hilangnya penyangga pipa dan kondisi pengoperasian unit multi-pompa yang tidak teratur akan mengubah frekuensi bawaan sistem dan menyebabkan getaran, yang dapat diatasi dengan menyesuaikan kecepatan pengoperasian atau merekonstruksi struktur peralatan.
Sesuai dengan standar ISO 1940/1, impeler pompa sentrifugal harus mencapai akurasi keseimbangan dinamis Tingkat 6.3. Kalibrasi pabrik di bawah standar, pemotongan pasca perawatan, kerak dan korosi jangka panjang, serta adhesi benda asing akan merusak kondisi keseimbangan. Gaya sentrifugal periodik yang dihasilkan selama operasi kecepatan tinggi menyebabkan getaran teratur, yang memerlukan pembongkaran dan kalibrasi keseimbangan dinamis profesional. Dalam beberapa kasus, pembuatan rotor motor yang tidak seimbang juga dapat menyebabkan getaran, yang dapat diperiksa sesuai dengan standar kelistrikan NEMA.
Ketidaksesuaian antara badan pompa dan bahan impeler serta media yang diangkut akan menyebabkan erosi dan korosi, merusak keakuratan komponen, dan menimbulkan getaran. Sementara itu, pemilihan peralatan yang tidak tepat dan kepala hisap positif bersih (NPSH) yang tidak mencukupi akan menyebabkan kavitasi yang parah. Runtuhnya gelembung seketika di zona bertekanan tinggi menghasilkan gaya tumbukan yang kuat, menyebabkan getaran pompa yang parah secara keseluruhan. Kavitasi yang terus menerus juga akan menyebabkan keausan pada impeler dan memperparah kesalahan.
Meskipun toleransi masing-masing komponen sesuai dengan spesifikasi industri, akumulasi toleransi setelah perakitan beberapa bagian kemungkinan besar akan menyebabkan getaran. Selain itu, masalah umum seperti kaki lunak, kopling tidak seimbang, dan baut jangkar yang longgar setelah pemasangan atau pemeliharaan baru akan mengakibatkan tegangan peralatan yang tidak merata dan getaran yang terus menerus.
Gangguan internal adalah penyebab getaran di lokasi yang paling sering terjadi, yang disebabkan oleh kelainan pada komponen pompa dan motor dengan karakteristik gangguan yang stabil dan berulang, sehingga menjadi fokus perawatan harian.
Rakitan kopling offset, perpindahan operasional, dan perawatan pompa dan motor yang tidak standar akan menyebabkan ketidaksejajaran poros, menghasilkan gaya tumbukan radial selama pengoperasian dan memicu getaran. Kalibrasi harus benar-benar mengikuti standar desain pabrikan pompa. Selain itu, pembengkokan poros pompa yang disebabkan oleh kelebihan beban peralatan, deformasi suhu tinggi, dan benturan eksternal menyebabkan eksentrisitas rotor dan secara signifikan memperkuat amplitudo getaran.
Bantalan merupakan komponen pendukung inti dari sistem rotor. Minyak pelumas yang tidak mencukupi, rusak atau tidak cocok serta kontaminasi kotoran akan meningkatkan gesekan pengoperasian dan menyebabkan getaran frekuensi tinggi. Sementara itu, pengoperasian bearing dalam jangka panjang menyebabkan keausan akibat kelelahan, raceway terkelupas, dan jarak bebas yang berlebihan. Kegagalan mengganti bantalan pada waktu yang tepat akan terus memperburuk getaran dan bahkan menyebabkan penguncian bantalan dan penghentian peralatan.
Putaran terbalik pompa yang disebabkan oleh pemasangan kabel motor yang salah akan mengganggu kondisi hidrolik dan memicu getaran. Penyumbatan impeler sebagian atau seluruhnya menyebabkan pengangkutan media tidak lancar dan beban tidak normal, disertai getaran dan fluktuasi arus. Deformasi poros pompa menyebabkan tekanan yang tidak merata pada bantalan dan dudukan katup, sehingga menimbulkan bahaya getaran tersembunyi dalam jangka panjang.
Data pengoperasian dan pemeliharaan lapangan menunjukkan bahwa sebagian besar getaran pompa sentrifugal berasal dari masalah sistem eksternal, yang sangat tersembunyi dan mudah disalahartikan sebagai kesalahan bawaan peralatan.
Tegangan tarik dan ekstrusi yang dihasilkan oleh penyambungan pipa secara paksa bekerja pada antarmuka pompa, menyebabkan deformasi pompa dan offset poros. Penopang pipa yang hilang, gantungan yang longgar, dan tata letak yang tidak wajar menyebabkan pipa bergetar, dan getaran yang diteruskan ke pompa menyebabkan getaran unit secara keseluruhan. Sementara itu, peningkatan berat sendiri pada pipa berisi air dengan mudah menimbulkan tekanan tambahan dan menyebabkan getaran terus menerus.
Baut jangkar yang longgar, beton dasar yang retak, perataan pondasi yang tidak rata, dan grouting yang tidak standar menyebabkan cacat pada kaki lunak, yang mengakibatkan tegangan tumpuan yang tidak merata dan guncangan operasional pompa. Selain itu, getaran membentuk lingkaran setan yang terus menerus memperparah kerusakan pondasi, yang sering terjadi pada peralatan yang baru dipasang atau pasca pemeliharaan.
Seluruh sistem pompa dan pipa mempunyai frekuensi natural. Resonansi terjadi ketika frekuensi getaran pengoperasian pompa tumpang tindih dengan frekuensi alami sistem, memperkuat sedikit getaran dan menyebabkan kerusakan kelelahan komponen dan getaran keseluruhan yang parah. Masalah ini dapat dihindari dengan mengoptimalkan struktur pipa dan menyesuaikan tata letak sistem.
Singkatnya,pompa sentrifugalgetaran disebabkan oleh superposisi faktor desain dan pemilihan, komponen internal dan sistem eksternal, di antaranya tegangan pipa dan pemasangan pondasi non-standar merupakan insentif umum di lokasi. Getaran kecil adalah fenomena normal, namun getaran berlebihan membahayakan masa pakai peralatan dan keselamatan produksi.
Kontrol getaran yang efektif serta pengoperasian pompa yang stabil dan efisien dapat diwujudkan melalui pemilihan dan pemasangan standar, perawatan rutin, tata letak pipa yang optimal, dan penghindaran resonansi.
