Masalah yang sering terjadi dalam penyediaan air, teknik kimia, HVAC, dan bidang lainnya sering kali berasal dari kesalahan membaca atau mengabaikan "buku petunjuk" inti pompa sentrifugal—kurva kinerja. Sebagai peralatan inti yang banyak digunakan di industri, setiap peningkatan 1% efisiensi apompa sentrifugaldapat berarti penghematan tahunan sebesar puluhan ribu atau bahkan ratusan ribu yuan dalam biaya operasional proyek skala besar.
Artikel ini akan mengajari Anda cara menafsirkan kurva pompa, tidak hanya memberi tahu Anda cara membacanya, namun juga cara menggunakannya untuk membuat keputusan pengadaan, pengoperasian, dan pemeliharaan yang optimal.
Kurva Aliran Tinggi (Kurva H-Q) adalah bagian paling dasar dari kurva pompa. Ini menggambarkan hubungan antara head pompa (ketinggian pompa dapat mengangkat fluida) dan laju aliran (volume fluida yang dialirkan oleh pompa per satuan waktu) pada kecepatan konstan. Biasanya, head diplot pada sumbu vertikal (sumbu Y) dan laju aliran pada sumbu horizontal (sumbu X).
Kesimpulan penting dapat diambil dari kurva HQ: seiring dengan peningkatan laju aliran, head secara bertahap menurun. Hal ini karena semakin banyak fluida yang melewati impeller dan casing pompa, gesekan fluida dan turbulensi di dalam pompa semakin meningkat, sehingga menghasilkan head yang berkurang. Misalnya, sebuah pompa dapat menghasilkan head 100 kaki pada laju aliran 50 galon per menit (gpm), sedangkan head turun hingga 80 kaki saat laju aliran meningkat menjadi 75 gpm—hubungan ini terlihat jelas pada kurva.
Kurva Aliran Daya (Kurva P-Q) menunjukkan hubungan antara konsumsi daya pompa dan laju aliran pada kecepatan konstan. Konsumsi daya (dalam tenaga kuda atau kilowatt) diplot pada sumbu vertikal, dan laju aliran pada sumbu horizontal.
Berbeda dengan kurva H-Q, kurva P-Q menunjukkan tren naik: konsumsi daya meningkat seiring dengan meningkatnya laju aliran. Hal ini karena pompa perlu mengerahkan lebih banyak tenaga untuk mengalirkan lebih banyak cairan dan mengatasi gesekan dan turbulensi yang lebih besar. Memahami kurva ini sangat penting untuk pemilihan motor pompa—jika ukuran motor terlalu kecil, motor dapat kelebihan beban pada kondisi aliran tinggi; jika terlalu besar akan menyebabkan pemborosan energi.

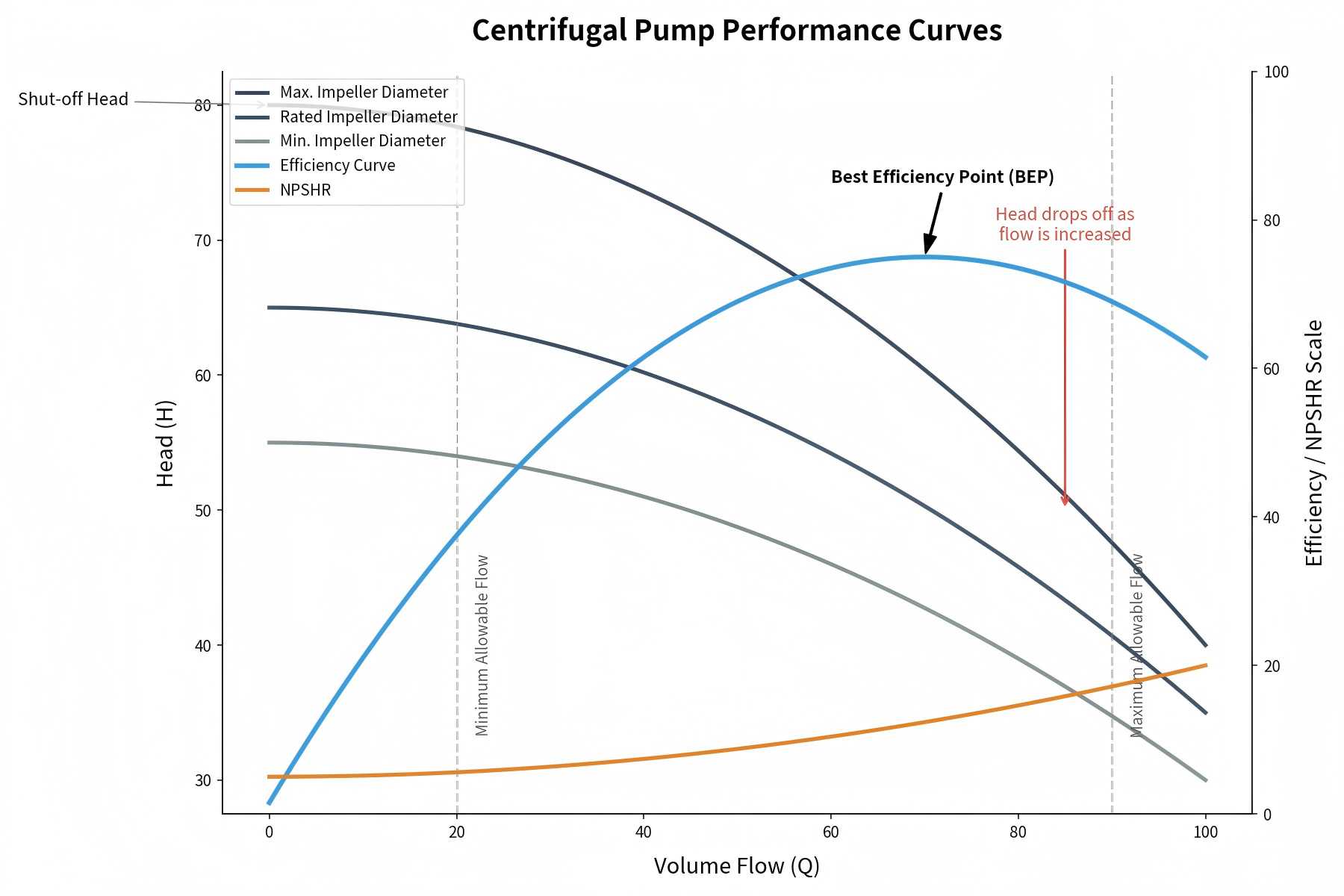

Kurva Aliran Efisiensi (Kurva E-Q) mencerminkan efisiensi pompa pada laju aliran yang berbeda. Efisiensi (dinyatakan dalam persentase) diplot pada sumbu vertikal, dan laju aliran pada sumbu horizontal. Kurva ini penting untuk mengurangi konsumsi energi, karena menunjukkan laju aliran saat pompa beroperasi pada efisiensi maksimum.
Kurva efisiensi biasanya berbentuk bukit: efisiensi naik ke puncak seiring dengan peningkatan laju aliran, kemudian secara bertahap menurun seiring dengan peningkatan laju aliran. Puncak kurva ini disebut Titik Efisiensi Terbaik (BEP)—dijelaskan secara rinci di bawah ini.
Membaca kurva pompa bukan hanya tentang mengidentifikasi tiga sub-kurva, namun juga memahami titik data utama yang menentukan kinerja pompa. Di bawah ini adalah elemen inti yang perlu diperhatikan:
Titik Efisiensi Terbaik (BEP) adalah kombinasi laju aliran dan head saat pompa beroperasi pada efisiensi maksimum, yang juga merupakan puncak kurva E-Q dan titik pengoperasian pompa paling ekonomis. Saat memilih pompa, prioritaskan model yang titik operasinya (laju aliran + head) sistem yang diperlukan sedekat mungkin dengan BEP.
Mengoperasikan pompa jauh dari BEP menyebabkan peningkatan konsumsi energi, percepatan keausan impeler dan motor, serta memperpendek masa pakai pompa. Misalnya, pompa dengan BEP sebesar 60 gpm mungkin mengalami penurunan efisiensi sebesar 20%-30% dan kegagalan dini ketika beroperasi pada 30 gpm (setengah laju aliran BEP).
Rentang operasi (juga dikenal sebagai rentang kinerja) mengacu pada laju aliran dan interval head di mana pompa dapat beroperasi dengan aman tanpa merusak impeler, motor, atau komponen lainnya. Kisaran ini ditentukan oleh laju aliran dan head minimum/maksimum pompa, dan dapat dilihat langsung pada kurva HQ.
Produsen biasanya merekomendasikan pengoperasian pompa dalam 70%-120% dari BEP untuk memastikan rentang pengoperasian yang aman. Pengoperasian di luar kisaran ini dapat menyebabkan kavitasi, getaran berlebihan, motor terlalu panas, dan masalah lainnya.
Head penutup adalah head maksimum yang dapat dihasilkan pompa pada aliran nol (yaitu ketika katup pelepasan ditutup), yang merupakan perpotongan kurva HQ dan sumbu vertikal (sumbu Y). Memahami tinggi mematikan pompa sangat penting untuk desain sistem—jika tinggi statis sistem melebihi tinggi mati pompa, pompa akan gagal mengalirkan cairan.
Laju aliran maksimum adalah aliran maksimum yang dapat dihasilkan pompa pada head nol (yaitu, tidak ada hambatan aliran), yang merupakan perpotongan kurva HQ dan sumbu horizontal (sumbu X). Nilai ini membantu Anda menentukan apakah pompa dapat memenuhi kebutuhan aliran maksimum sistem.

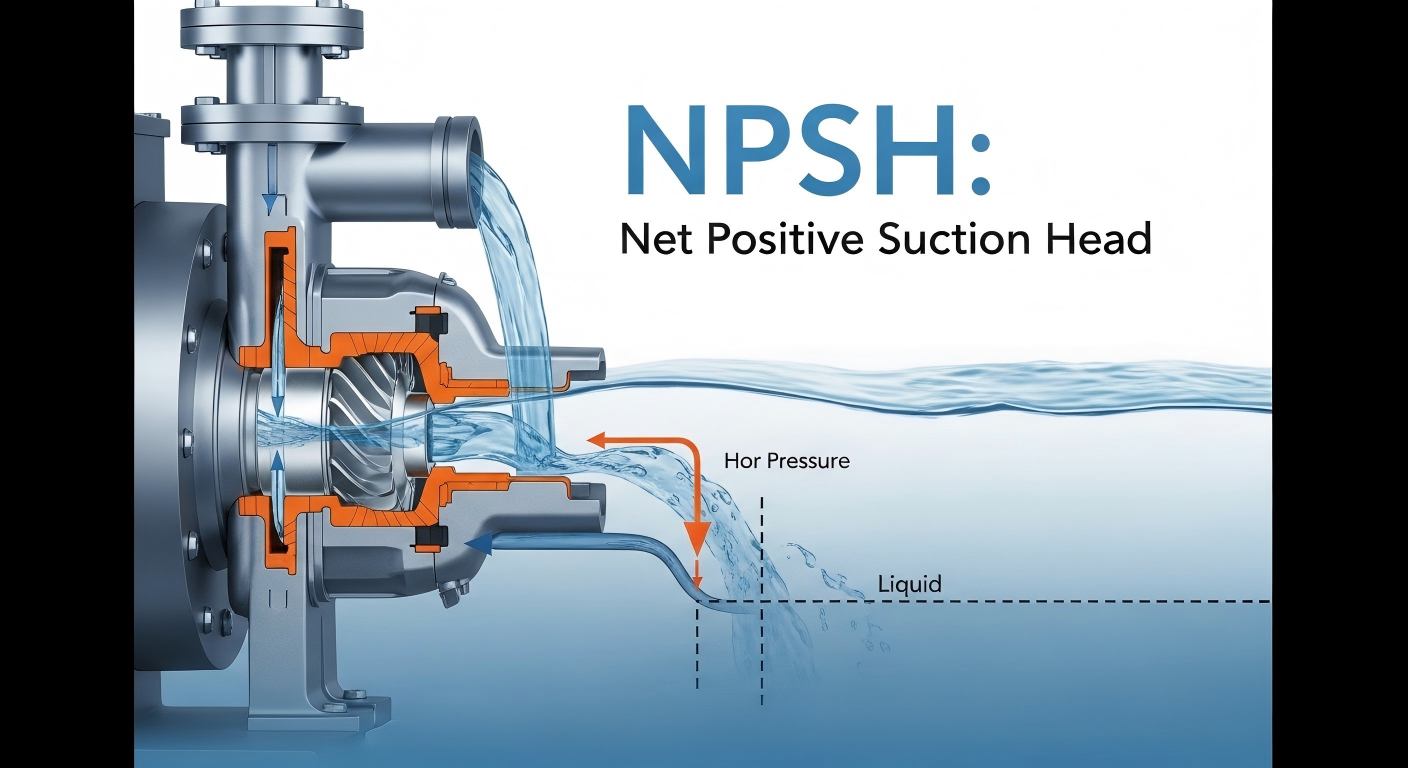

Net Positive Suction Head (NPSH) adalah parameter kunci untuk mencegah kavitasi—fenomena destruktif di mana gelembung uap terbentuk di dalam fluida karena tekanan isap yang tidak mencukupi, sehingga merusak komponen pompa. NPSH adalah perbedaan antara tekanan fluida pada hisap pompa dan tekanan uap fluida.
Kebanyakan kurva pompa menyertakan kurva NPSH, yang menunjukkan NPSH minimum yang diperlukan agar pompa dapat beroperasi tanpa kavitasi pada laju aliran berbeda. Untuk menghindari kavitasi, NPSH yang tersedia pada sistem harus lebih besar dari NPSH yang dibutuhkan oleh pompa.
Tidak semua kurva pompa memiliki bentuk yang sama—bentuknya bergantung pada desain pompa, dan bentuk kurva yang berbeda sesuai dengan skenario aplikasi yang berbeda. Di bawah ini adalah tiga bentuk kurva pompa yang paling umum:
Kurva yang curam menunjukkan pompa dapat menghasilkan head yang tinggi pada laju aliran yang rendah. Jenis kurva ini cocok untuk aplikasi bertekanan tinggi seperti sistem umpan boiler, pembersihan bertekanan tinggi, atau proses industri di mana fluida melewati pipa tipis atau sistem resistansi tinggi.
Kurva datar berarti pompa dapat mengalirkan aliran tinggi dengan head rendah. Ini ideal untuk aplikasi aliran besar dan resistansi rendah seperti sistem irigasi, menara pendingin, atau sistem pasokan air kota.
Kurva yang turun dengan cepat menunjukkan pompa rentan terhadap kavitasi pada laju aliran rendah. Pompa tersebut memerlukan ketersediaan NPSH yang lebih tinggi agar dapat beroperasi secara efisien, dan cocok untuk aplikasi dengan laju aliran yang stabil dan tekanan isap yang memadai.
Untuk memanfaatkan sepenuhnya kurva pompa, ikuti tip praktis berikut—ini akan membantu Anda memilih pompa yang tepat dan mengoptimalkan kinerjanya:
Untuk memilih yang benarpompa sentrifugal, pertama-tama perjelas persyaratan sistem, kemudian cocokkan persyaratan tersebut dengan kinerja pompa menggunakan kurva pompa. Di bawah ini adalah panduan langkah demi langkah:
Setelah memilih pompa yang tepat, Anda dapat mengoptimalkan kinerjanya menggunakan kurva pompa untuk mengurangi biaya dan memperpanjang masa pakai. Di bawah ini adalah strategi inti:
