Panduan Komprehensif Pompa Sentrifugal Vertikal ISG vs ISW Horisontal

Di bidang transportasi fluida industri, pompa sentrifugal vertikal ISG dan pompa sentrifugal horizontal ISW telah menjadi pilihan utama untuk berbagai skenario aplikasi karena keunggulan strukturalnya yang unik dan kemampuan adaptasi skenario yang tepat. Namun, ketika menghadapi kondisi kerja tertentu, mencapai pemilihan model yang akurat merupakan tantangan profesional. Sebagai tim teknikTeffiko, kami menyadari bahwa tidak ada model pompa yang benar-benar optimal, yang ada hanyalah solusi yang paling sesuai. Artikel ini akan melakukan perbandingan komprehensif antara pompa sentrifugal ISG dan ISW ​​dari empat dimensi utama: desain struktur, karakteristik kinerja, skenario yang berlaku, serta pemasangan & pemeliharaan. Ini juga akan berbagi pengalaman praktis Teffiko dalam pemilihan model untuk membantu Anda membuat keputusan yang tepat.

Daftar isi

1.Desain Struktural

2. Karakteristik Kinerja

3. Skenario yang Berlaku

4.Instalasi dan Pemeliharaan

I. Perbandingan Desain Struktural antara Pompa Sentrifugal Vertikal ISG dan Pompa Sentrifugal Horisontal ISW

Perbedaan inti antara pompa sentrifugal vertikal ISG dan pompa sentrifugal horizontal ISW dimulai dari desain strukturnya. Hal ini secara langsung menentukan penggunaan ruang, metode pemasangan, dan logika adaptasi saluran pipa, menjadikannya faktor utama yang perlu dipertimbangkan selama pemilihan model.

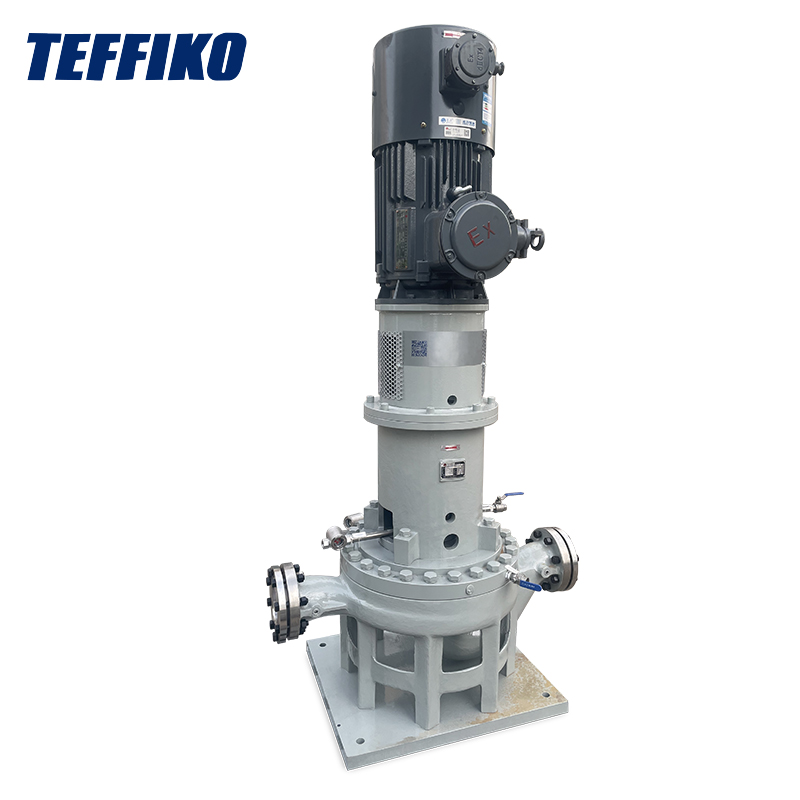

(I) Pompa Sentrifugal Vertikal ISG: Tata Letak Vertikal untuk Menghemat Ruang

Pompa vertikal ISG mengadopsi struktur vertikal terintegrasi, dengan poros pompa tegak lurus dengan tanah. Ini memiliki tinggi keseluruhan yang relatif tinggi tetapi luas lantainya kecil. Saluran masuk dan keluar airnya dirancang secara fleksibel, memungkinkan integrasi langsung ke dalam sistem perpipaan tanpa memerlukan basis tambahan. Hal ini membuatnya sangat cocok untuk skenario ruang sempit, seperti ruang peralatan pasokan air sekunder di gedung bertingkat atau jalur produksi kompak.

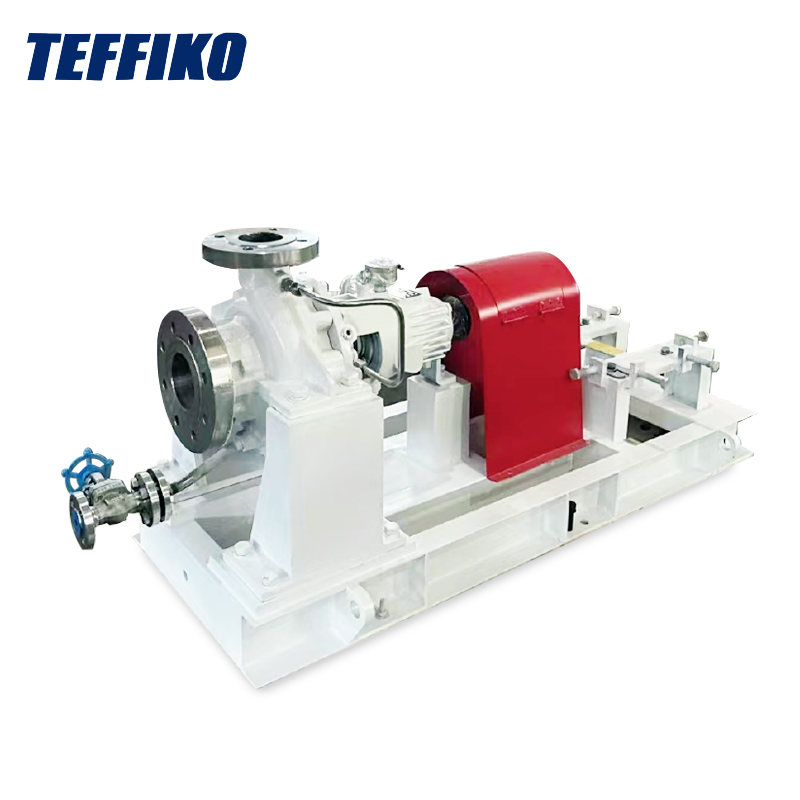

(II) Pompa Sentrifugal Horisontal ISW: Tata Letak Horisontal untuk Stabilitas Tinggi

Pompa horizontal ISW memiliki struktur di mana motor dan badan pompa berbentuk koaksial horizontal, dengan poros pompa sejajar dengan tanah dan memerlukan fiksasi melalui alas. Saluran masuk dan saluran keluarnya terletak pada garis horizontal yang sama, memfasilitasi koneksi langsung dengan pipa horizontal dan mengurangi hilangnya resistensi. Struktur ini memiliki pusat gravitasi yang rendah dan memastikan pengoperasian yang stabil, sehingga cocok untuk skenario dengan ruang tanah yang cukup, seperti bengkel besar atau pabrik air kota, yang memudahkan pengoperasian pemeliharaan.

II. Perbandingan Karakteristik Kinerja: Konsumsi Energi, Head, dan Ketahanan Kavitasi

Selain perbedaan struktural, variasi kinerja antara keduanya berdampak langsung pada efisiensi operasional dan kondisi kerja yang berlaku. Hal ini terutama terlihat pada kemampuan adaptasinya terkait konsumsi energi, jangkauan head, dan ketahanan kavitasi.

(I) Konsumsi dan Efisiensi Energi

Dalam hal efisiensi hidraulik, pompa sentrifugal ISG dan ISW ​​mengadopsi desain model hidraulik yang canggih. Setelah mengoptimalkan saluran aliran impeler, efisiensinya pada kondisi kerja terukur relatif dekat, biasanya berkisar antara 75% hingga 85%. Namun, perbedaan muncul dalam skenario operasi beban variabel:

• Pompa sentrifugal horizontal ISW memiliki saluran aliran badan pompa yang lebih lembut, sehingga menghasilkan penurunan efisiensi yang lebih kecil ketika beroperasi di luar aliran terukur. Ini lebih cocok untuk skenario dengan fluktuasi aliran yang besar.
• Pompa sentrifugal vertikal ISG mempertahankan efisiensi yang stabil pada aliran terukur namun mengalami pelemahan efisiensi yang lebih cepat ketika aliran berfluktuasi. Ini lebih cocok untuk skenario dengan kebutuhan aliran konstan.

Dalam hal konsumsi energi:

• Pompa ISG mengkonsumsi lebih sedikit energi pada kondisi kerja aliran rendah dan head tinggi.
• Pompa ISW memberikan efisiensi energi yang lebih baik dalam aplikasi aliran tinggi dan head rendah.

(II) Rentang Kepala

• Kisaran head pompa sentrifugal vertikal ISG biasanya 5m-125m, sehingga lebih mahir dalam memenuhi kebutuhan transportasi "high head, low flow". Poros pompa berstruktur vertikal menghasilkan gaya yang lebih merata; ketika beroperasi pada head tinggi, transmisi gaya sentrifugal impeler lebih stabil, dan kecil kemungkinan terjadinya deviasi poros yang disebabkan oleh tekanan berlebihan. Oleh karena itu, sering digunakan dalam skenario seperti pasokan air gedung bertingkat tinggi dan air umpan boiler.
• Kisaran head pompa sentrifugal horizontal ISW lebih berfokus pada "head menengah-rendah, aliran tinggi", umumnya berkisar antara 3m-80m. Struktur horizontalnya dapat lebih beradaptasi dengan transportasi stabil media aliran besar dan menghindari gaya aksial berlebihan yang disebabkan oleh head tinggi. Cocok untuk skenario dengan kebutuhan head rendah namun kebutuhan aliran tinggi, seperti transmisi air jaringan pipa kota, sirkulasi air industri, dan irigasi pertanian.

(III) Ketahanan Kavitasi: ISW Memiliki Keunggulan

Kepala hisap positif bersih (NPSH) pompa horizontal ISW biasanya 0,5m-1,5m lebih rendah dibandingkan pompa ISG. Desain lubang hisapnya lebih optimal, membuatnya tidak mudah mengalami kavitasi saat mengangkut media yang mudah menguap atau dalam kondisi ketahanan hisap yang tinggi. Sebaliknya, pompa vertikal ISG lebih cocok untuk kondisi hisap yang baik dan pipa pendek.

AKU AKU AKU. Perbandingan Skenario yang Berlaku: Pencocokan Sesuai Permintaan adalah Kuncinya

(I) Pompa Sentrifugal Vertikal ISG: Pilihan Pertama untuk Skenario Ruang Sempit dan Kepala Tinggi

• Pasokan air sekunder di gedung-gedung bertingkat: Penghuni gedung bertingkat membutuhkan tekanan air yang relatif tinggi, dan ruang peralatan biasanya terletak di atap atau di basement dengan ruang yang sempit. Pompa sentrifugal vertikal ISG sangat cocok dengan skenario ini karena keunggulannya yaitu luas lantai kecil dan head tinggi.
• Penunjang peralatan industri kecil: Seperti sistem pendingin untuk peralatan mesin CNC dan sistem air umpan untuk boiler kecil. Skenario ini memiliki kebutuhan aliran yang stabil dan ruang pemasangan yang terbatas, dan pompa ISG dapat diintegrasikan ke dalam pipa untuk menghemat ruang.
• Sirkulasi air di tempat komersial: Termasuk sirkulasi air pendingin untuk AC sentral di hotel dan sistem pasokan air pemadam kebakaran di pusat perbelanjaan. Struktur vertikal pompa ISG memfasilitasi sambungan dengan pipa di langit-langit atau di sudut, tanpa mempengaruhi tata letak dalam ruangan.

(II) Pompa Sentrifugal Horisontal ISW: Opsi Utama untuk Skenario Ruang Besar dan Aliran Tinggi

• Pengolahan air kota: Termasuk penggunaan kembali air reklamasi di instalasi pengolahan limbah dan transmisi jaringan pipa di saluran air. Skenario ini memiliki kebutuhan aliran yang besar dan ruang tanah yang memadai, dan tata letak horizontal pompa ISW memungkinkan pemasangan batch dan pemeliharaan terpusat.
• Produksi industri skala besar: Seperti transportasi bahan mentah di perusahaan kimia dan sistem sirkulasi air pendingin di pabrik metalurgi. Skenario ini memiliki fluktuasi aliran yang besar dan memerlukan ketahanan kavitasi, dan pompa ISW memiliki stabilitas dan kemampuan beradaptasi yang lebih baik untuk memenuhi kebutuhan ini.
• Irigasi pertanian dan sipil: Termasuk irigasi lahan pertanian dan penggantian air di kolam ikan besar. Skenario ini memiliki kebutuhan head yang rendah namun kebutuhan aliran yang besar, dan karakteristik pompa ISW yang memiliki konsumsi energi rendah dan perawatan yang mudah dapat mengurangi biaya pengoperasian jangka panjang.

IV. Perbandingan Instalasi dan Perawatan

Kesulitan pemasangan dan biaya pemeliharaan merupakan faktor yang tidak dapat diabaikan selama penggunaan jangka panjang. Perbedaan keduanya pada dimensi ini secara langsung mempengaruhi efisiensi operasional pada tahap selanjutnya.

(I) Instalasi

• Untuk pompa sentrifugal vertikal ISG: Tidak diperlukan alas terpisah untuk pemasangan. Hanya perlu menyambungkan flensa badan pompa ke flensa pipa dan memasang kaki pompa dengan baut ekspansi. Satu orang dapat menyelesaikan pemasangan satu peralatan dalam waktu setengah hari, sehingga sangat cocok untuk proyek renovasi di lokasi yang sudah ada. Namun, perlu dicatat bahwa struktur vertikalnya memiliki persyaratan tinggi untuk tegak lurus pemasangan. Jika kemiringan poros pompa melebihi 0,1 mm/m, hal ini akan dengan mudah menyebabkan percepatan keausan bantalan.
• Untuk pompa sentrifugal horizontal ISW: Pertama-tama perlu menuangkan dasar beton atau memasang braket baja untuk memastikan bahwa kesalahan ketinggian dasar tidak melebihi 0,2 mm/m. Kemudian pasang badan pompa di pangkalan dan terakhir sambungkan pipa. Siklus pemasangannya sekitar 1-2 hari, sehingga lebih cocok untuk perencanaan awal proyek konstruksi baru. Namun, tata letak horizontalnya memiliki toleransi kesalahan yang lebih tinggi terhadap kerataan pondasi, dan sedikit penurunan tanah tidak akan mudah mempengaruhi pengoperasian peralatan.

(II) Pemeliharaan

Pompa sentrifugal horizontal ISW lebih nyaman untuk perawatan: Karena distribusi horizontal motor dan badan pompa, selama pembongkaran, hanya perlu melepas pelindung kopling dan melonggarkan baut penghubung untuk memisahkan motor dari badan pompa. Saat mengganti bagian yang rentan seperti impeler dan seal, pipa tidak perlu dipindahkan. Personil pemeliharaan dapat beroperasi di lapangan, yang sangat aman. Misalnya, ketika segel bocor, petugas pemeliharaan tidak perlu mendaki tinggi dan dapat menyelesaikan penggantian dalam waktu 1-2 jam.

Untuk pompa sentrifugal vertikal ISG, karena motor terletak di bagian atas, selama perawatan, kabel motor dan baut pengencang harus dilepas terlebih dahulu, lalu angkat motor untuk mengakses komponen internal badan pompa. Jika dipasang di ruang sempit atau ruang peralatan bertingkat tinggi, maka perlu menggunakan crane atau alat pengangkat, sehingga mengakibatkan siklus perawatan yang lama dan biaya yang tinggi. Oleh karena itu, untuk skenario dengan persyaratan kenyamanan pemeliharaan yang tinggi (seperti stasiun pompa tanpa pengawasan), pompa sentrifugal horizontal ISW lebih direkomendasikan.

V. Ringkasan Seleksi: Penilaian Cepat 3 Langkah

• Periksa ruang: Pilih pompa vertikal ISG untuk ruang sempit, dan pompa horizontal ISW untuk ruang tanah yang cukup.
• Periksa kondisi kerja: Pilih pompa ISG untuk kebutuhan head tinggi dan aliran rendah, dan pompa ISW untuk kebutuhan head sedang-rendah dan aliran tinggi.
• Periksa kebutuhan perawatan: Pilih pompa ISW untuk pengoperasian tanpa pengawasan dan perawatan yang mudah; pilih pompa ISG untuk skenario dengan interval perawatan yang panjang dan ruang terbatas.

Kesimpulan

Pompa sentrifugal vertikal ISG dan pompa sentrifugal horizontal ISW masing-masing memiliki keunggulannya masing-masing, dan inti pemilihannya terletak pada "adaptasi"—selaras dengan ruangan, kondisi kerja, dan persyaratan pemeliharaan Anda. Jika Anda masih ragu dalam memilih model pompa yang optimal untuk kondisi kerja spesifik Anda,Teffikotim profesional dapat memberikan konsultasi seleksi gratis. Kami memiliki pengalaman aplikasi yang kaya dan dapat merekomendasikan solusi yang paling sesuai dan efisien berdasarkan parameter spesifik Anda (seperti laju aliran, head, karakteristik media, lingkungan pemasangan, dll.), memastikan pengoperasian sistem fluida Anda stabil dan hemat energi.
