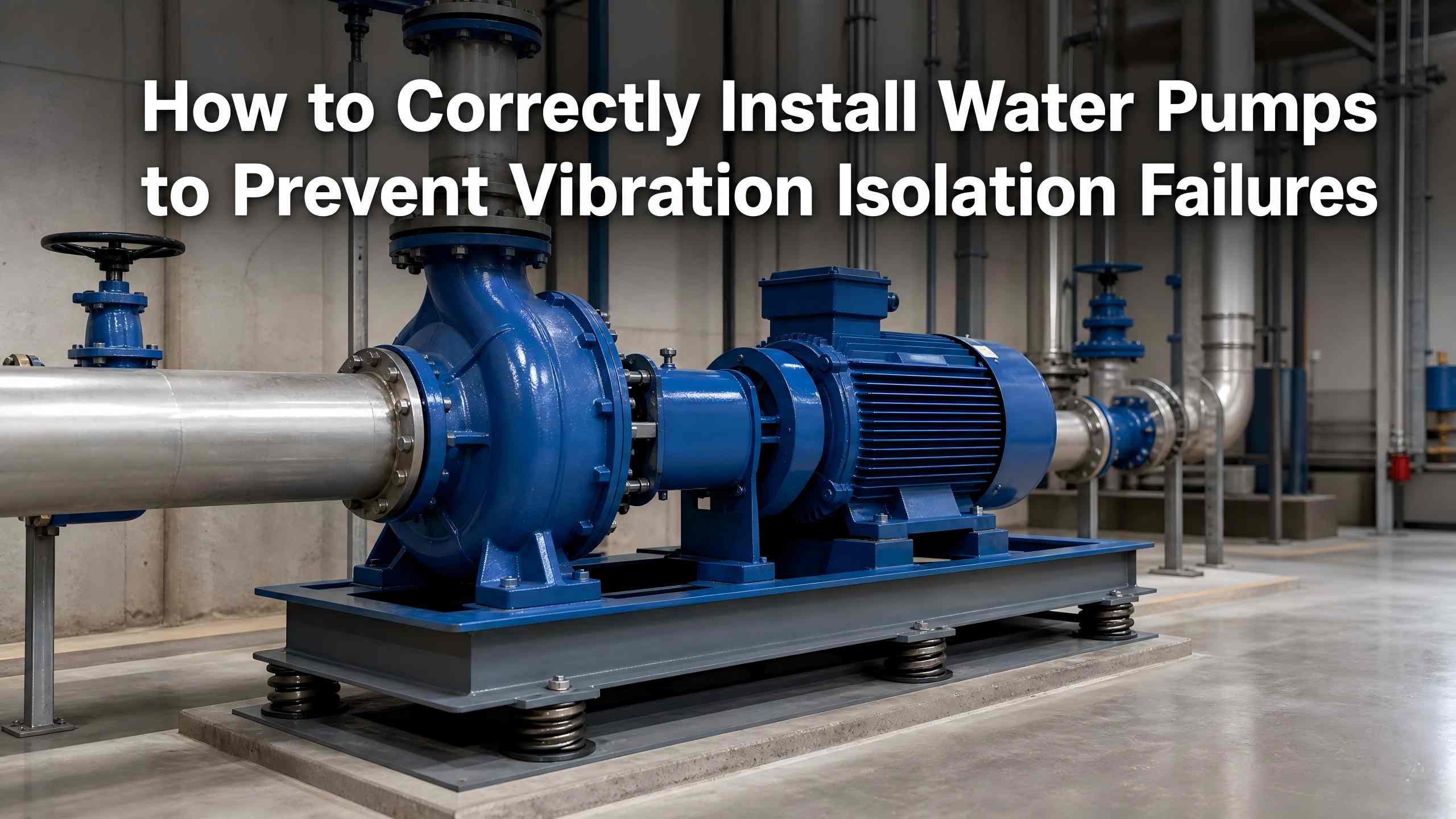

Pompa airgetaran, kebisingan, guncangan pipa dan resonansi bangunan terutama disebabkan oleh instalasi di bawah standar dan kegagalan isolasi getaran. Isolasi getaran adalah proses instalasi inti dan bukan langkah pengurangan kebisingan opsional. Pemasangan standar secara efektif memblokir transmisi getaran antara pompa, saluran pipa, dan struktur bangunan, menghindari retaknya pipa dan resonansi struktural, memperpanjang masa pakai pompa, dan memastikan pengoperasian sistem pasokan air yang stabil.
Artikel ini merangkum praktik pemasangan isolasi getaran pompa air standar, yang mencakup konstruksi pondasi, tata letak komponen isolasi getaran, perawatan dan penerimaan pipa, yang berlaku untuk sebagian besar pompa sentrifugal dan pompa sirkulasi.
Getaran mekanis saat beroperasipompa airtidak bisa dihindari. Kebanyakan kegagalan isolasi berasal dari lima kesalahan instalasi yang umum:
- Sambungan kaku: Basis pompa, pondasi, dan saluran pipa yang terpasang sepenuhnya menghilangkan ruang penyangga getaran dan menyebabkan resonansi keseluruhan.
- Pemasangan isolator tidak standar: Tata letak asimetris dan deformasi kompresi yang tidak merata menyebabkan kontak keras lokal dan kinerja isolasi yang buruk.
- Tegangan tegangan pipa: Sambungan pipa yang kaku menarik unit pompa dan memperkuat getaran pengoperasian untuk memicu resonansi sekunder.
- Konstruksi pondasi yang buruk: Fondasi yang terlalu ringan, tidak rata atau tidak stabil menyebabkan pergeseran pusat dan guncangan yang terus menerus.
- Penggunaan isolator yang tidak normal: Spesifikasi bantalan yang tercampur, lapisan yang berlebihan, atau kontak korosif menyebabkan kegagalan komponen prematur.
Isolasi getaran yang memenuhi syarat mengandalkan isolasi fleksibel, memungkinkan unit pompa beroperasi dalam keadaan tersuspensi secara elastis dengan tegangan komponen yang seragam.
Fondasi yang berkualitas adalah dasar dari isolasi getaran yang efektif.
Ukuran dan berat:Gunakan pondasi inersia beton atau dasar baja dengan 1–2 kali berat unit pompa. Alasnya menutupi seluruh kaki pompa dengan margin minimal 100 mm di setiap sisinya. Pompa yang dipasang di lantai memerlukan fondasi yang lebih tebal dan berat untuk mengurangi umpan balik getaran struktural.
Kerataan dan kekuatan:Kekuatan beton pondasi harus mencapai C25 atau lebih tinggi. Beton grouting sekunder harus lebih kuat dari beton dasar. Pastikan permukaan rata dan bebas retak dengan kemiringan drainase yang disediakan untuk melindungi isolator dari rendaman air.
Aturan baut jangkar:Sematkan baut secara vertikal dengan ring pegas untuk menghindari kendor dan miring. Jangan pernah memutar unit pompa secara paksa selama pemasangan untuk mencegah getaran frekuensi tinggi.
Tata letak isolator standar secara langsung menentukan efisiensi isolasi getaran.
Tata letak umum:Susun semua isolator secara simetris sepanjang poros tengah pompa. Tata letak empat titik mengadopsi penempatan seragam searah jarum jam atau berlawanan arah jarum jam. Untuk penyangga enam titik, pasang empat bantalan di sudut dasar dan dua di sisi panjang untuk memastikan deformasi kompresi yang konsisten. Tepi isolator tidak boleh melebihi rentang blok inersia.
Pemasangan pompa horizontal:Gunakan bantalan karet atau isolator pegas peredam. Tidak diperlukan pengikatan atau fiksasi kaku; pemadatan bobot sendiri memberikan buffering fleksibel yang andal.
Instalasi pompa vertikal:Lengkapi isolator karet yang ditambatkan dengan alas baja yang dipasang dengan baut pencuci pegas, kemudian ditambatkan ke lantai untuk menghilangkan guncangan vertikal.
Rakitan bantalan multi-lapis:Maksimum lima lapisan untuk isolasi satu lapisan yang tidak mencukupi. Gunakan bantalan identik yang dipisahkan oleh pelat baja galvanis ≥4mm (ukuran besar 10mm per sisi) dengan lapisan terhuyung-huyung dan ikatan perekat.
Inspeksi dan perlindungan:Periksa tampilan komponen dan batas kompresi sebelum pemasangan. Jauhkan isolator dari asam, basa, dan pelarut organik untuk mencegah penuaan karet.
Sambungan pipa yang kaku merupakan penyebab utama sisa getaran.
Pasang sambungan karet fleksibel pada saluran masuk dan keluar pompa untuk memutus transmisi getaran yang kaku.
Tambahkan gasket isolasi getaran pada penyangga dan gantungan pipa, dan tutup celah yang menembus dinding dengan wol batu untuk menghalangi konduksi struktural.
Sejajarkan pipa secara alami tanpa sambungan pantat paksa untuk menghindari isolator yang berubah bentuk akibat tegangan tarik.
Verifikasi kinerja isolasi sebelum operasi resmi:
- Pemeriksaan visual: Tidak ada offset isolator, deformasi atau korosi; tingkat unit yang memenuhi syarat.
- Pemeriksaan manual: Tidak ada unit yang bergetar atau baut kendor.
- Uji tanpa beban: pengoperasian stabil selama 3–5 menit tanpa getaran atau kebisingan yang tidak normal.
- Uji beban: Tidak ada guncangan pipa atau resonansi bangunan di bawah tekanan kerja.
- Penempatan isolator yang asimetris menyebabkan tegangan dan resonansi tidak merata
- Fondasi yang terlalu ringan menyebabkan pengoperasian tidak stabil
- Sambungan fleksibel pipa yang hilang menyebabkan getaran sekunder
- Baut jangkar yang tidak aman memicu unit offset
- Fiksasi kaku pada isolator pompa horizontal yang membatalkan buffering
- Rakitan bantalan multi-lapis non-standar mengurangi efek isolasi
- Kontak korosif menyebabkan penuaan dini pada karet
Isolasi getaran pompa yang efektif bergantung pada pemasangan fleksibel standar. Ikuti tata letak isolator simetris, konstruksi pondasi yang stabil, dan aturan sambungan pipa bebas stres. Pengoperasian standar menghilangkan masalah getaran dan resonansi, memastikan stabilitas pompa jangka panjang dan mengurangi biaya perawatan harian.
-
