Dalam lanskap besar mesin fluida,Teffikotelah lama terlibat dalam bidang pompa sentrifugal.Pompa sentrifugalmenempati posisi dominan karena strukturnya yang sederhana dan jangkauan aplikasinya yang luas. Meskipun terdapat berbagai macam pompa sentrifugal, mulai dari pompa booster rumah tangga mini hingga stasiun drainase industri raksasa dengan tampilan yang sangat berbeda, “organ” intinya sangat mirip ketika selubungnya dilepas.
Hari ini, kami akan melakukan analisis mendalam terhadap detail struktural dan logika evolusi pompa sentrifugal dengan menggabungkan pompa Tipe B klasik, pompa IS modern, dan pompa hisap ganda aliran besar.

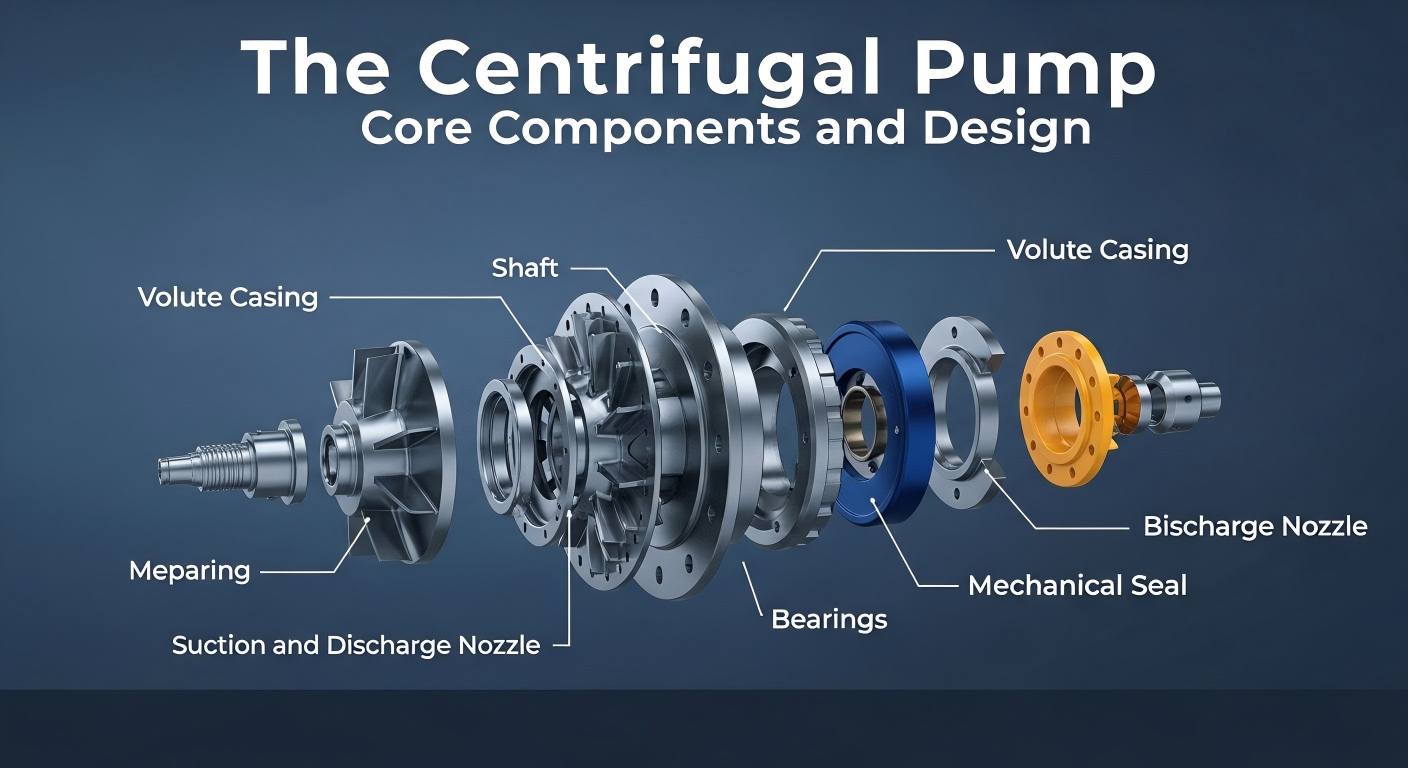

Terlepas dari variasi jenis pompa, komponen utama berikut ini membentuk kerangka dasar pompa sentrifugal:
Setelah memahami struktur umum pompa sentrifugal, kami mengeksplorasi lebih jauh beberapa jenis pompa sentrifugal yang umum, masing-masing dengan desain struktural terfokus untuk beradaptasi dengan kondisi kerja yang berbeda.
Pompa Tipe B adalah desain pompa sentrifugal klasik, ditandai dengan salah satu ujung pompa ditopang oleh bantalan di dalam braket, sedangkan ujung yang dipasangi impeler memanjang ke luar braket. Berdasarkan kombinasi bodi pompa dan penutup pompa, pompa Tipe B dibedakan menjadi tipe bukaan depan dan bukaan belakang. Desain bukaan belakang menawarkan keuntungan yang signifikan selama perawatan: braket bersama dengan impeler dapat dilepas hanya dengan melonggarkan mur keran braket, tanpa membongkar pipa saluran masuk dan keluar pompa, sehingga sangat menyederhanakan proses perawatan. Sebagian besar gaya aksial pompa Tipe B diseimbangkan oleh lubang penyeimbang pada impeler, dan sisanya ditanggung oleh bantalan. Pompa jenis ini memiliki struktur yang sederhana, pengoperasian yang andal, mudah dibuat dan dirawat, serta sangat mudah beradaptasi, sehingga pernah digunakan secara luas.
Pompa IS adalah pompa sentrifugal hisap tunggal satu tahap utama yang secara bertahap menggantikan pompa Tipe B. Ini telah dioptimalkan berdasarkan pompa Tipe B untuk meningkatkan efisiensi dan kenyamanan energi. Diameter lubang hisap impeler pompa IS biasanya lebih besar, dan lubang hisap dan pelepasan pada selubung pompa juga telah ditingkatkan, dengan badan pompa ditopang langsung di alasnya. Dibandingkan dengan pompa Tipe B dengan kinerja yang sama, pompa IS memiliki daya pengenal yang lebih kecil, yang mencerminkan karakteristik hemat energinya. Pompa IS juga mengadopsi struktur bukaan belakang, dengan kemudahan perawatan yang lebih ditingkatkan: bagian yang berputar dapat ditarik untuk perawatan dengan melepas sambungan perantara dari kopling yang diperpanjang, tanpa membongkar badan pompa, saluran pipa, dan motor. Pompa IS cocok untuk penyediaan air dan drainase industri dan perkotaan, serta irigasi pertanian, dan dapat mengangkut air bersih atau cairan dengan sifat fisik dan kimia mirip dengan air bersih, dengan suhu tidak lebih tinggi dari 80°C.
Pompa sentrifugal hisap ganda satu tahap secara struktural setara dengan menggabungkan dua impeler pompa Tipe B, dengan cairan masuk dari sisi kiri dan kanan impeler secara bersamaan, sehingga laju alirannya jauh lebih besar dibandingkan dengan pompa hisap tunggal dengan ukuran yang sama. Rotornya ditopang pada kedua ujungnya, dan selubung pompa biasanya berbentuk volute yang terbelah secara horizontal, dengan dua ruang hisap semi-heliks membentuk struktur terpisah bersama dengan selubung pompa. Desain ini tidak hanya menangani laju aliran yang besar tetapi juga menyeimbangkan gaya aksial pompa dengan sendirinya karena masuknya cairan secara simetris ke dalam impeler, sehingga menghilangkan kebutuhan akan perangkat penyeimbang gaya aksial tambahan. Pada laju aliran yang sama, pompa hisap ganda umumnya memiliki ketahanan kavitasi yang lebih baik daripada pompa hisap tunggal, yang sangat penting untuk mengangkut cairan yang mudah menguap atau dalam kondisi daya hisap tinggi. Perangkat segel poros pompa sebagian besar mengadopsi segel pengepakan, dengan cincin segel air dipasang di kotak isian untuk pendinginan dan pelumasan dengan memasukkan air bertekanan.
Mulai dari daya tahan pompa Tipe B yang kokoh, hingga pompa IS yang presisi dalam penghematan energi, dan hingga kinerja luar biasa dari pompa hisap ganda, evolusi struktural pompa sentrifugal selalu berpusat pada dua tema inti yaitu efisiensi dan kenyamanan perawatan. Berbagai jenis pompa sentrifugal, berdasarkan struktur inti secara umum, memiliki karakteristik struktural dan keunggulan penerapannya sendiri untuk memenuhi kebutuhan skenario industri yang berbeda.Teffikoakan terus memberdayakan R&D dan penerapan pompa sentrifugal dengan teknologi profesional.
