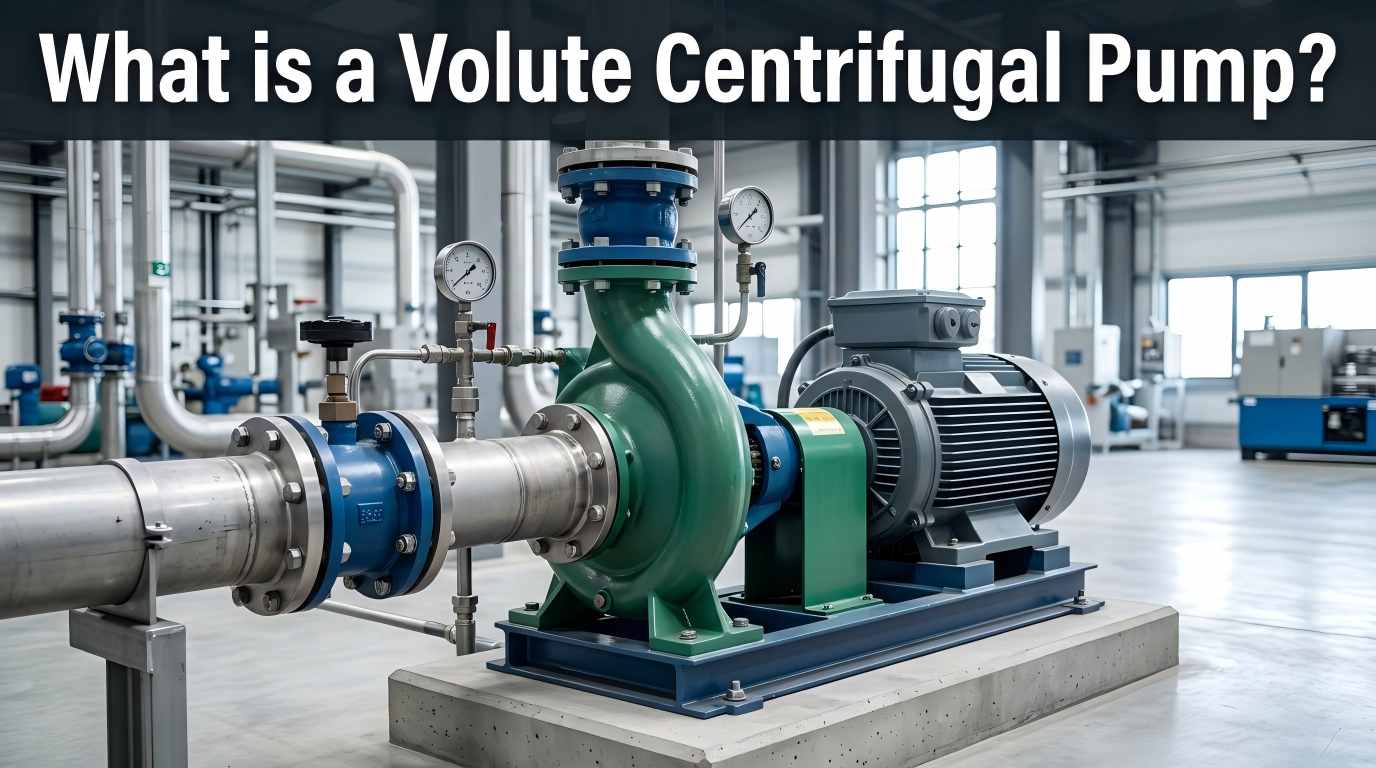

A pompa sentrifugal voluteadalah jenis pompa dinamis yang mengubah energi mekanik menjadi energi hidrolik melalui putaran impeler dan mengandalkan casing spiral volute untuk penyaluran fluida yang efisien. Berbeda dengan jenis pompa sentrifugal lainnya, fitur yang paling menonjol adalah casing berbentuk volute (juga dikenal sebagai casing spiral), yang merupakan komponen inti yang membedakannya dari model seperti pompa sentrifugal diffuser. Pompa sentrifugal volute memiliki konstruksi yang kokoh, biaya yang relatif rendah, pengoperasian yang senyap, dan kinerja yang andal, dengan dampak minimal dari korosi dan erosi. Mereka adalah peralatan pilihan untuk sebagian besar aplikasi pengiriman cairan industri dan sipil.
Pengoperasian pompa yang stabil bergantung pada koordinasi berbagai komponen. Komponen inti dan fungsinya adalah sebagai berikut:
Ruang spiral yang mengelilingi impeller dengan luas penampang yang secara bertahap meningkat dari outlet impeller ke port pelepasan. Fungsi intinya adalah mengumpulkan fluida berkecepatan tinggi, mengurangi kecepatan dan meningkatkan tekanan. Bentuk dan ukurannya secara langsung mempengaruhi efisiensi dan tekanan pompa. Ini dibagi menjadi volute tunggal (paling banyak digunakan) dan volute ganda (menyeimbangkan gaya radial dan memperpanjang masa pakai).
"Jantung" pompa, komponen berputar dengan bilah melengkung, dihubungkan ke motor melalui poros pompa. Ia berputar dengan kecepatan tinggi untuk menghasilkan gaya sentrifugal, menyedot cairan dan memberikan energi kinetik. Parameter sudu (bentuk, jumlah, sudut) menentukan laju aliran, head, dan efisiensi pompa.
Poros pompa menyalurkan energi mekanik dari motor ke impeller. Bantalan mendukung putaran poros pompa, menjaga koaksialitas dan mengurangi gesekan. Untuk kondisi kerja bersuhu tinggi dan bertekanan tinggi, pendingin oli diperlukan untuk mencegah kerusakan oli dan memperpanjang umur bantalan.
Mencegah kebocoran cairan dan masuknya udara luar untuk menghindari kavitasi. Jenis yang umum termasuk segel mekanis dan segel pengepakan. Pencocokan dengan sistem penyegelan tambahan dapat meningkatkan keandalan, dan pemeliharaan dapat mengacu pada standar API 682.
Lubang hisap terletak di tengah volute untuk menarik cairan; port pembuangan berada di ujung volute untuk mengalirkan cairan bertekanan. Ukuran dan bentuk keduanya mempengaruhi ketahanan fluida dan efisiensi pompa.
Proses kerjanya adalah konversi energi berkelanjutan, dibagi menjadi 4 tahap inti:
Motor menggerakkan impeler untuk berputar dengan kecepatan tinggi, membentuk area bertekanan rendah di tengah impeler. Cairan tersedot ke dalam pompa di bawah perbedaan tekanan.
Saat impeler berputar terus menerus, bilah mendorong fluida untuk bergerak secara radial, sehingga secara signifikan meningkatkan kecepatan aliran fluida dan energi kinetik.
Fluida berkecepatan tinggi memasuki selubung volute, di mana saluran aliran yang diperbesar mengurangi kecepatan aliran, mengubah energi kinetik menjadi energi tekanan untuk mencapai penyaluran tekanan tinggi.
Cairan bertekanan dibuang melalui lubang pembuangan. Dengan putaran impeler yang terus menerus, pengiriman berkelanjutan selesai.
Struktur volute sesuai dengan karakteristik aliran fluida, sehingga mengurangi hilangnya turbulensi. Efisiensi pada kondisi desain mencapai 70%–90%, dengan distribusi kecepatan aliran seragam.
Komponen inti lebih sedikit, mudah diproses dan dipasang, tidak ada mekanisme transmisi yang rumit, tingkat kegagalan yang rendah, tidak memerlukan katup periksa saluran masuk dan keluar, dan biaya perawatan yang rendah.
Dapat dirancang dalam spesifikasi yang berbeda sesuai dengan kondisi kerja, cocok untuk berbagai cairan seperti air bersih, limbah dan media kimia, serta dapat beradaptasi dengan kondisi kerja suhu normal, suhu tinggi, dan tekanan tinggi.
Desain terintegrasi, ukuran kecil dan ringan, cocok untuk skenario ruang terbatas, dan mudah diintegrasikan ke dalam sistem pengiriman yang ada.
Biaya produksi rendah, penggantian komponen yang aus dengan mudah, penghematan energi melalui pengoperasian yang efisien, cocok untuk skenario pengiriman aliran besar.
Pompa sentrifugal volute adalah pilihan yang andal untuk penyaluran cairan industri berkat keunggulan hidrodinamiknya. Namun, efisiensi energi sebenarnya dipengaruhi oleh detail seperti pemilihan material dan manufaktur. Teffiko mengembangkan solusi pengiriman cairan yang stabil dan efisien melalui penelitian dan pengembangan yang tepat serta pengujian yang ketat. Selamat datang untuk berkonsultasi atau memesan:www.teffiko.com
