Apa itu Pompa Sentrifugal Hisap Akhir?

Dalam transfer cairan industri, sistem HVAC gedung, dan sistem pasokan air kota, Anda akan selalu menemukan peralatan yang familiar—pompa sentrifugal hisap ujung.

Apa itu Pompa Sentrifugal Hisap Akhir?

Pompa sentrifugal hisap akhir, seperti namanya, adalah pompa sentrifugal hisap tunggal satu tahap di mana cairan masuk secara aksial dari sisi selubung pompa dan dikeluarkan secara radial dari bagian atas selubung pompa setelah dipercepat oleh impeler.

Ia juga dikenal sebagai pompa hisap ujung horizontal di industri. Fitur yang paling menonjol adalah desain belakangnya yang dapat ditarik keluar. Desain ini memungkinkan personel pemeliharaan untuk mengekstrak komponen yang berputar (termasuk impeler, poros, segel, dll.) secara langsung untuk pemeliharaan tanpa melepas pipa saluran masuk dan keluar. Bagi para insinyur, ini berarti waktu henti yang minimal dan biaya pemeliharaan yang rendah.

Prinsip Kerja Pompa Sentrifugal End-Suction

Prinsip kerja pompa sentrifugal hisap ujung sangatlah mudah, mengikuti logika dasar sebagian besar pompa sentrifugal, dengan fokus pada desain hisap ujung yang unik. Berikut ini penjelasan langkah demi langkah yang jelas:

1. Hisap Cairan:Pompa menarik cairan melalui lubang hisap di ujung selubung pompa (berlawanan dengan motor), dan cairan mengalir langsung ke lubang impeler yang berputar.
2. Pembangkitan Gaya Sentrifugal:Digerakkan oleh motor, impeler berputar, dan gaya sentrifugal mendorong fluida dari pusat impeler ke tepi luarnya, sehingga meningkatkan kecepatan dan tekanan fluida.
3. Pelepasan Cairan:Fluida berkecepatan tinggi memasuki selubung pompa (juga dikenal sebagai volute), yang memiliki bentuk mengembang secara bertahap untuk memperlambat fluida dan mengubah energi kinetik menjadi energi tekanan statis. Cairan tersebut kemudian dibuang melalui lubang pembuangan di sisi selubung pompa ke lokasi target (seperti saluran pipa, tangki penyimpanan, dll.).
4. Operasi Berkelanjutan:Selama motor berjalan terus menerus, proses di atas berulang terus menerus, mencapai transfer fluida yang stabil dan berkelanjutan. Desain hisap ujung memastikan masuknya cairan dengan lancar, mengurangi turbulensi, dan meningkatkan efisiensi pengoperasian.

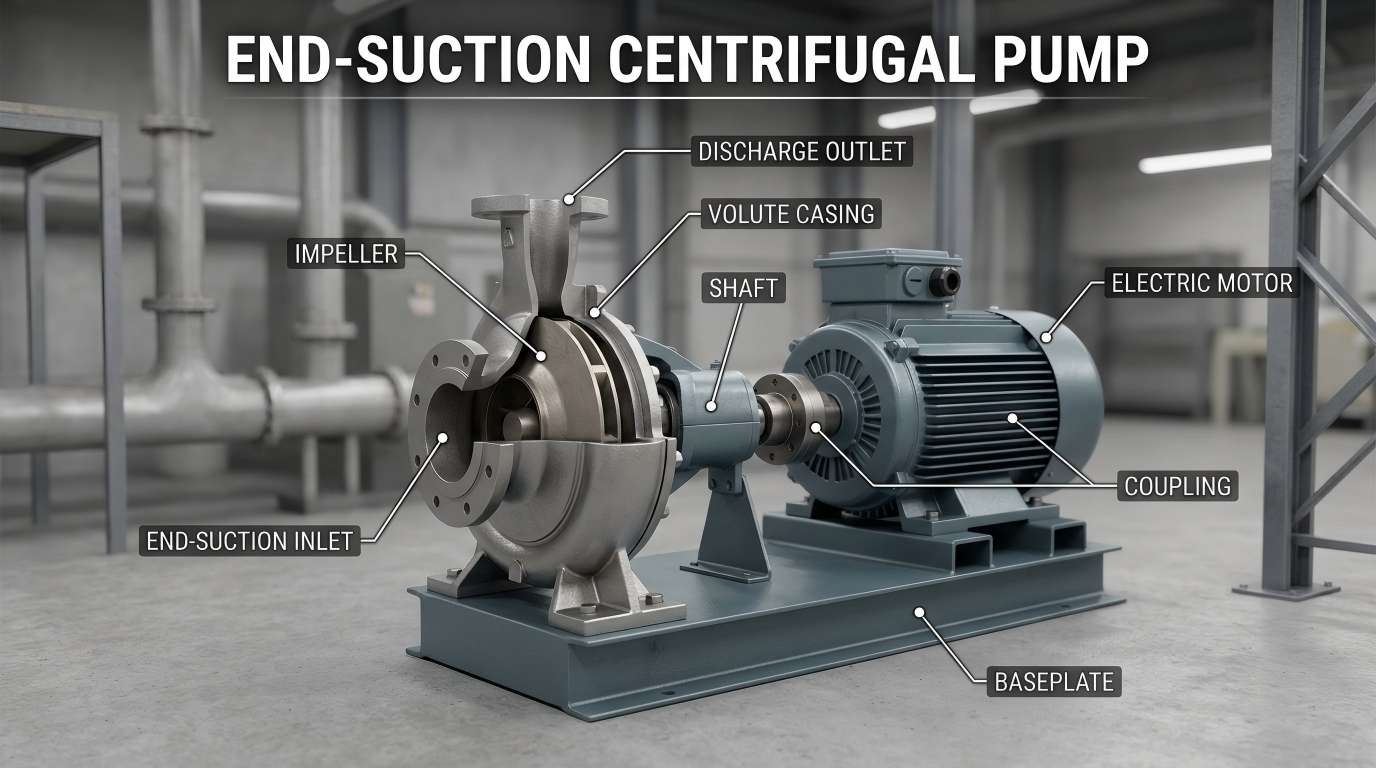

Komponen Utama Pompa Sentrifugal Hisap Akhir

Untuk membantu Anda lebih memahami prinsip kerja pompa sentrifugal hisap akhir, komponen utamanya dipecah dan dijelaskan secara sederhana di bawah ini:

• Impeler:Komponen berputar yang mirip dengan "kipas" yang digunakan untuk menghasilkan gaya sentrifugal. Biasanya terbuat dari logam (baja tahan karat, besi tuang) atau plastik, tergantung pada jenis cairan yang dipindahkan.
• Casing Pompa (Volute):Selubung luar yang menutupi impeler, dibentuk untuk menampung cairan yang keluar dari impeler, memperlambat cairan, dan meningkatkan tekanan sebelum dibuang.
• Pelabuhan Hisap:Sebuah bukaan di ujung selubung pompa tempat cairan masuk ke badan pompa. Biasanya dilengkapi dengan flensa (dengan tepi terangkat) untuk memudahkan sambungan ke pipa.
• Pelabuhan Pembuangan:Bukaan pada sisi selubung pompa tempat keluarnya cairan dari badan pompa. Itu juga dilengkapi dengan flensa untuk mengarahkan cairan ke dalam sistem perpipaan.
• Batang:Komponen berbentuk batang yang menghubungkan impeler dan motor, bertugas mentransmisikan daya dari motor ke impeler dan menggerakkan impeler untuk berputar.
• Segel:Mencegah kebocoran cairan dari celah poros (antara badan pompa dan motor). Jenis yang umum termasuk segel mekanis dan segel pengepakan.

Beragam Aplikasi

• AC:Pompa hisap akhir adalah sumber tenaga inti untuk sirkulasi air dingin dan sistem air pendingin di gedung-gedung besar.
• Pasokan dan Tekanan Air Industri:Digunakan untuk transfer air bersih, sistem tekanan, dan air umpan boiler di pabrik.
• Sistem Proteksi Kebakaran:Pompa hisap akhir pemadam kebakaran khusus menyediakan aliran air bertekanan tinggi yang stabil dalam keadaan darurat.
• Irigasi Pertanian:Banyak digunakan dalam irigasi dan drainase lahan pertanian karena jangkauan alirannya yang luas.

Ringkasan

Pompa sentrifugal hisap akhir adalah solusi yang andal dan hemat biaya untuk sebagian besar kebutuhan transfer cairan. Strukturnya yang sederhana, perawatan yang mudah, dan penerapan yang luas menjadikannya populer di kalangan insinyur, manajer fasilitas, dan pemilik properti.
