Pencegahan Pecahnya Tekanan Berlebih Pompa Sentrifugal

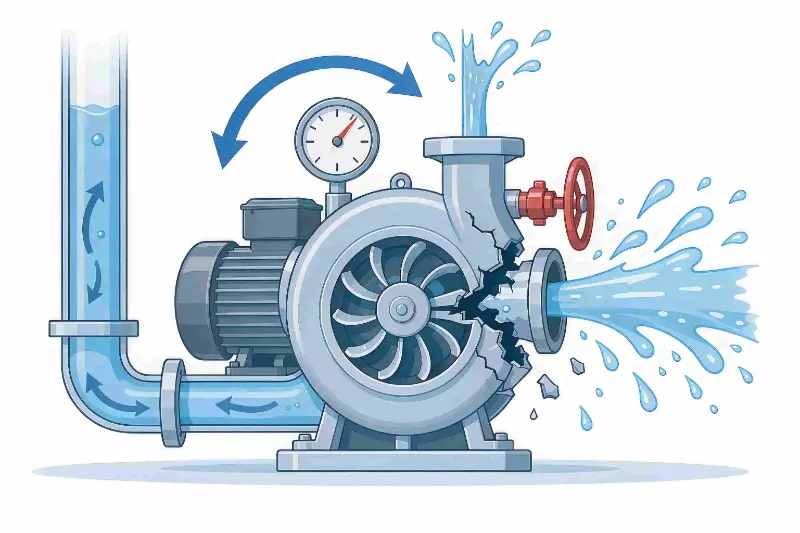

Gambar: Skema peningkatan tekanan katup tertutup yang disebabkan oleh penutupan katup pelepasan, yang menyebabkan pecahnya selubung pompa dan ejeksi medium

Sebagian besar pecahnya badan pompa disebabkan oleh dead-heading (penumpukan tekanan katup tertutup), start-up jarak jauh yang salah, dan kegagalan interlock otomatis. Artikel ini membahas skenario start/stop manual, jarak jauh, dan otomatis untuk menjelaskan verifikasi katup, prosedur pengoperasian, dan pemeliharaan interlock instrumentasi, sehingga mencegahpompa sentrifugalinsiden pecahnya tekanan berlebih.Teffikoselalu mengutamakan keselamatan operasional pompa sentrifugal dan memberikan panduan pengoperasian dan pemeliharaan yang aman dan lengkap untuk bahaya pecahnya badan pompa. Untuk menghindari insiden seperti itu secara mendasar, kita tidak bisa hanya mengandalkan perlindungan perangkat keras saja; verifikasi katup, konfirmasi jarak jauh, dan manajemen interlock otomatis harus diterapkan pada setiap pengoperasian start/stop.

Penyebab Inti Pecahnya Pompa

Dead-heading (beroperasi dengan katup tertutup) adalah akar penyebab fisik dari sebagian besar pecahnya badan pompa, dan sistem kontrol otomatis memperbesar risiko ini:

• Memulai pompa dengan katup masuk dan keluar tertutup, impeller terus menerus mengaduk cairan yang terperangkap; energi mekanik diubah menjadi panas, cairan menguap dan tekanan meningkat, dan dalam waktu singkat melebihi tingkat tekanan selubung pompa;
• Ketika pompa dihidupkan dari jarak jauh dari ruang kendali pusat, operator tidak dapat memastikan status katup di lokasi, sehingga mudah untuk memulai secara membabi buta setelah pemeliharaan ketika katup belum disetel ulang;
• Ketika pengaktifan otomatis yang dipicu level terjadi, katup saluran mungkin masih ditutup untuk pemeliharaan, dan pompa kemudian bekerja dengan tekanan tanpa ada orang di lokasi;
• Interlock aliran rendah dan suhu tinggi yang tidak dikalibrasi dalam waktu lama gagal melindungi, dan sistem tidak dapat mati secara otomatis dan melepaskan tekanan setelah tekanan berlebih.

Studi Kasus Kecelakaan Industri

Di fasilitas tangki penyimpanan bahan baku kimia berukuran kecil hingga menengah, setelah pemeliharaan pompa sentrifugal transfer tangki penyimpanan selesai, kru pemeliharaan memulihkan peralatan tetapi lupa membuka katup pelepasan, kemudian mengalihkan pompa ke mode otomatis. Pompa hidup dan mati secara otomatis berdasarkan sinyal ketinggian tangki, tanpa ada orang di lokasi. Ketika level tangki naik ke nilai pemicu yang ditetapkan, sistem PLC memulai pompa sentrifugal secara otomatis. Cairan dalam ruang pompa yang tertutup rapat terus menerus diaduk oleh impeler; hanya dalam waktu 90 detik, media dengan cepat memanas dan menguap, dan tekanan di dalam pompa terus meningkat. Karena interlock aliran rendah pembangkit listrik belum dikalibrasi selama lebih dari dua tahun, sensornya rusak dan gagal, dan tidak ada perlindungan penghentian yang terpicu. Akhirnya selubung pompa pecah dan media bersuhu tinggi menyembur keluar, menghancurkan peralatan di lokasi dan memaksa jalur produksi darurat dihentikan, sehingga mengakibatkan kerugian besar dalam perbaikan dan waktu henti. Laporan investigasi pasca-insiden mengidentifikasi dua penyebab utama: kegagalan memverifikasi ulang status katup di lokasi setelah pemeliharaan, dan interlock keselamatan sudah lama tidak berfungsi tanpa pengujian fungsional.

Kesimpulan: Pengoperasian tanpa pengawasan + katup tidak disetel ulang + interlock yang gagal—pecahnya hanya disebabkan oleh kombinasi ketiga faktor ini, dan dapat dihindari jika salah satu faktor tersebut dapat dikendalikan.

Penghidupan Pompa Secara Manual di Lokasi: Verifikasi Posisi Katup Adalah Garis Pertahanan Pertama

Verifikasi Ketat Status Semua Katup

Sebelum menghidupkan pompa, setiap katup saluran harus dipastikan item demi item untuk mencegah penyalaan dengan katup tertutup:

• Jalur proses utama: jaga agar katup hisap tetap terbuka penuh untuk memastikan cairan memasuki ruang pompa dengan lancar;
• Jaga agar semua katup bantu seperti katup ventilasi, katup pembuangan, dan katup blowdown tetap tertutup;
• Buka katup pelepas udara badan pompa untuk menyelesaikan priming dan ventilasi, keluarkan semua udara dari pompa, dan cegah kavitasi dan pengoperasian kering;
• Jaga agar katup pelepasan sedikit terbuka atau tertutup sepenuhnya; jangan pernah menghidupkan pompa dengan saluran masuk dan saluran keluar tersumbat secara bersamaan.

Gabungkan Pemeriksaan Katup ke dalam Daftar Periksa Standar

Posisi katup terbuka/tertutup merupakan titik kontrol penting untuk memastikan pengoperasian pompa yang aman dan harus diformalkan dalam instruksi kerja peralatan dan daftar periksa penyalaan. Operator harus mengkonfirmasi setiap item dengan mencentangnya, menghilangkan ketergantungan pada pengalaman dan mengurangi kesalahan manusia melalui kontrol institusional.

Penghidupan Pompa Kontrol Pusat Jarak Jauh: Langkah Konfirmasi di Lokasi Sangatlah Penting

Pengaktifan jarak jauh adalah skenario frekuensi tinggi untuk pecahnya penumpukan tekanan; hanya mengandalkan layar kendali pusat tidak dapat memastikan kondisi sebenarnya di lokasi:

• Sebelum ruang kontrol mengeluarkan perintah start, pompa tidak boleh dihidupkan dengan satu klik;
• Bila operator tidak dapat pergi ke lokasi untuk memverifikasi katup, seorang inspektur di lokasi harus ditugaskan untuk memastikan secara fisik bahwa semua katup telah disetel ulang ke posisi yang benar;
• Hanya setelah menerima konfirmasi di lokasi, kontrol pusat dapat mengeluarkan perintah start, mencegah ketidaksesuaian antara layar kontrol dan status katup di lokasi sebenarnya.

Pompa Start/Stop Otomatis: Fokus pada Mencegah Katup Tidak Disetel Ulang Setelah Perawatan

Banyak pompa pengosongan tangki bergantung pada instrumentasi level dan program PLC untuk hidup/berhenti otomatis dan bekerja tanpa pengawasan, sehingga risikonya semakin tinggi.

Inspeksi Ulang Di Tempat Adalah Wajib Sebelum Menggunakan Mode Otomatis

Setelah pemeliharaan atau pekerjaan saluran pipa, dan sebelum beralih ke mode kontrol otomatis, semua katup harus diverifikasi ulang di lokasi sekali lagi: katup masuk terbuka penuh, katup keluar pada posisi awal yang telah ditetapkan, dan semua katup ventilasi tertutup. Skenario risiko umum: ketika level tangki mencapai titik tinggi, sistem kontrol otomatis menghidupkan pompa, namun katup pembuangan pasca pemeliharaan tetap tertutup, yang secara langsung menyebabkan penumpukan tekanan dead-head yang menyebabkan pecahnya selubung pompa dalam waktu singkat.

Andalkan Interlock Instrumentasi untuk Menutup Kesenjangan Pengoperasian Tanpa Pengawasan

Untuk mencegah pompa menyala secara otomatis ketika katup saluran ditutup, satu set lengkap perangkat proteksi instrumentasi harus dipasang:

• Interlock aliran rendah: Ini memonitor aliran garis; bila aliran nol tetap ada dalam jangka waktu lama, hal ini mengidentifikasinya sebagai operasi dead-head dan secara otomatis memutus daya motor;
• Interlock suhu tinggi: Ini memonitor suhu casing pompa; ketika kenaikan suhu akibat peningkatan tekanan mencapai ambang batas, sistem akan segera dimatikan untuk menghentikan penguapan dan pemberian tekanan pada cairan;
• Interlock tekanan berlebih: Ketika tekanan pelepasan melebihi batas maka akan memicu penghentian, bekerja bersama dengan katup pengaman untuk perlindungan ganda;
• Pengujian pemeliharaan rutin: Kalibrasi sistem interlock pada jadwal bulanan yang tetap, simulasikan kondisi aliran nol dan tekanan berlebih, dan konfirmasikan bahwa fungsi perlindungan bekerja dengan benar, menghilangkan titik buta keselamatan yang disebabkan oleh sensor yang macet dan program interlock yang gagal.

Backstop Perangkat Keras: Perlindungan Perangkat Lunak dan Perangkat Keras Ganda Terhadap Pecahnya Badan Pompa

Kontrol operasional mengatasi kesalahan manusia, sementara perlindungan perangkat keras menjadi garis keselamatan terakhir:

• Pasang pada pelepasan pompa katup pengaman pelepas atau cakram pecah, yang secara otomatis mengurangi tekanan selama tekanan berlebih dan melepaskan tekanan tinggi di dalam pompa;
• Pasang jalur resirkulasi aliran minimum untuk mencegah pompa mati dalam waktu lama pada aliran rendah dan cairan menjadi terlalu panas;
• Saat membawa media yang mudah terbakar atau meledak, gunakan motor tahan ledakan, pastikan grounding statis yang tepat, dan cegah ledakan kimia setelah kebocoran media;
• Lakukan pengujian ketebalan dinding secara teratur dan segera ganti selubung pompa yang sudah menipis karena korosi atau retak, untuk menghindari pecah dini yang disebabkan oleh berkurangnya kapasitas menahan tekanan selubung.

Kesalahpahaman Umum dalam Pengoperasian dan Pemeliharaan Sehari-hari

• Kesalahpahaman: Hanya start-up manual yang perlu dikontrol; pompa otomatis tidak memerlukan pemeriksaan di tempat. Dengan start/stop otomatis, tidak ada pengawasan manual, dan risiko dead-head akibat pemeriksaan dan penyetelan ulang katup yang tidak lengkap sebenarnya lebih besar; katup harus diverifikasi ulang di lokasi sebelum mengaktifkan mode otomatis.
• Kesalahpahaman: Setelah interlock dipasang, tidak diperlukan perhatian lebih lanjut. Kotoran dapat dengan mudah menyumbat sensor tekanan dan aliran; kurangnya pengujian yang berkepanjangan menyebabkan kegagalan interlock, sehingga sistem tidak dapat mati secara otomatis di bawah tekanan berlebih.
• Kesalahpahaman: Pengaktifan singkat yang terhenti bukanlah masalah besar. Dalam ruang pompa yang tertutup, cairan memanas dan menguap dalam waktu sepuluh detik, tekanan melonjak tajam, dan kejadian tersebut berkembang sangat cepat.

Ringkasan: Cara Mencegah Pecahnya Badan Pompa

Seluruh sistem proteksi terdiri dari tiga lapisan:

• Lapisan 1 - Kontrol Operasional:Verifikasi katup item demi item selama start-up di lokasi; start-up jarak jauh harus dipasangkan dengan konfirmasi di tempat; menyelesaikan pemeriksaan ulang katup sebelum mengaktifkan mode otomatis; dan meresmikan item cek tersebut ke dalam daftar periksa tertulis;
• Lapisan 2 — Perlindungan Kontrol Otomatis:Melengkapi interlock aliran rendah, suhu tinggi, dan tekanan berlebih; mematuhi pengujian rutin; dan menghindari pengoperasian tanpa pengawasan dalam kondisi menganggur;
• Lapisan 3 — Penghalang Perangkat Keras:Pasang perangkat pelepas tekanan dan saluran resirkulasi, dan uji badan pompa terhadap korosi secara teratur.

Sebagian besar pecahnya pompa sentrifugal bukanlah masalah kualitas peralatan, melainkan akibat kesalahan pengoperasian katup yang dikombinasikan dengan kegagalan perlindungan kontrol otomatis.Teffikomerekomendasikan agar perusahaan melakukan standarisasi manajemen keselamatan di tiga mode start/stop—manual, jarak jauh, dan otomatis—menerapkan perlindungan keselamatan proses penuh, dan terus mengurangi bahaya keselamatan produksi yang ditimbulkan oleh pecahnya tekanan berlebih pada badan pompa.
