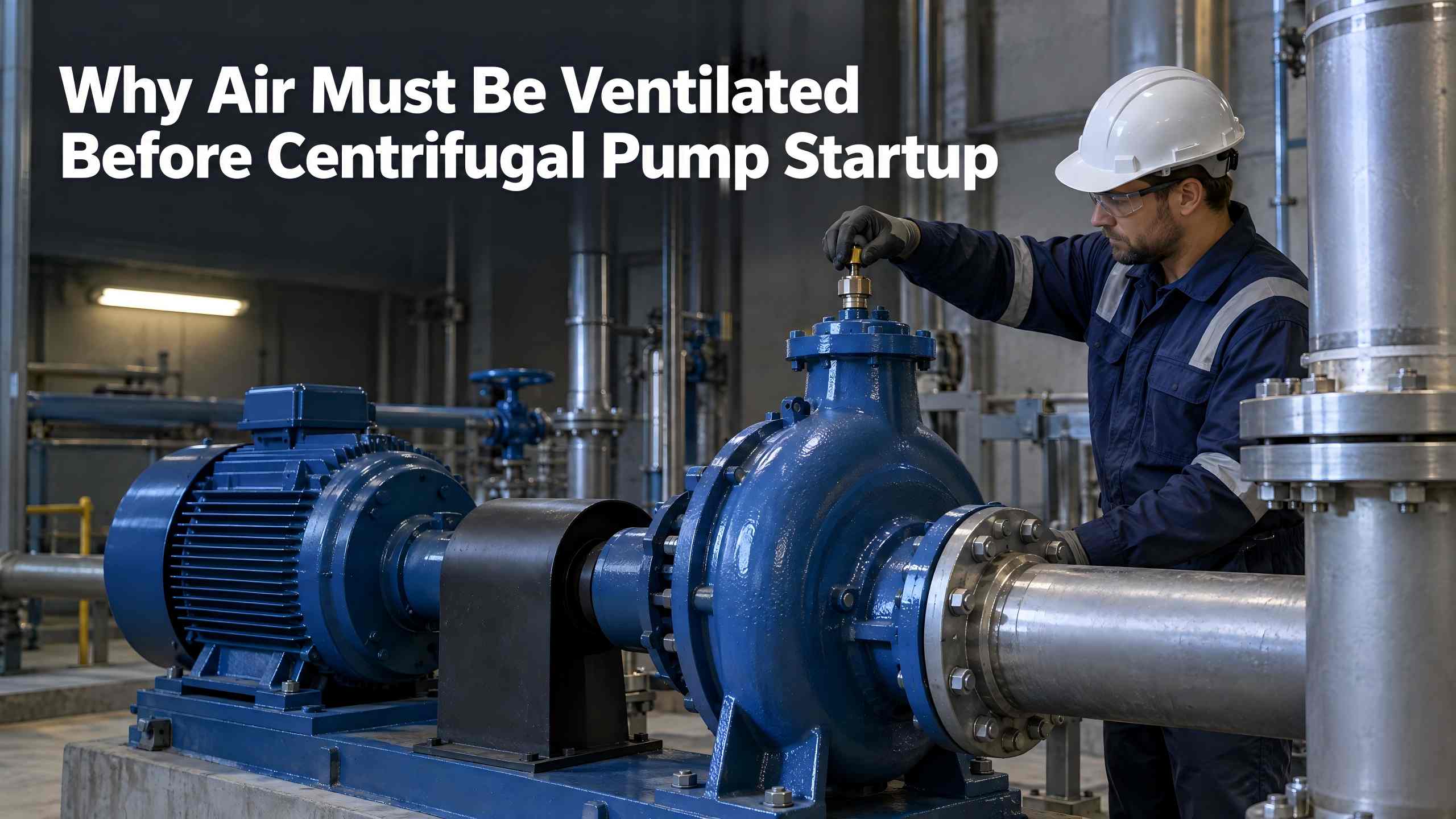

Ventilasi udara sebelum pompa sentrifugal dihidupkan pada dasarnya menghilangkan udara yang terperangkap di dalam selubung pompa dan pipa hisap untuk membangun ruang hampa yang efektif di pusat impeler dan mencegah kerusakan pompa yang disebabkan oleh pengikatan udara. Dari perspektif commissioning dan pengoperasian & pemeliharaan di lokasi, makalah ini menjelaskan penyebab pengikatan udara, prosedur priming standar dan ventilasi udara, serta titik pemecahan masalah.
Di rumah pompa, sebagian besar laporan layanan menggambarkan "tidak ada pembuangan air setelah jogging, motor berdengung dengan aliran nol" bukan disebabkan oleh kegagalan pompa, tetapi pembuangan udara yang tidak lengkap dari selubung pompa dan pipa hisap sebelum dinyalakan. Pengoperasian yang mudah diabaikan ini secara langsung memicu pengikatan udara. Daripada memulai dengan definisi buku teks, artikel ini menguraikan mengapa ventilasi udara diperlukan, bagaimana melakukannya, dan apa yang harus dilakukan jika masalah terus berlanjut setelah ventilasi, semuanya dari perspektif commissioning dan pengoperasian & pemeliharaan.
A pompa sentrifugalmengeluarkan cairan melalui putaran impeler, sehingga menciptakan zona bertekanan rendah di pusat impeler. Tekanan atmosfer atau tekanan jaringan pipa kemudian mendorong cairan ke dalam pompa. Logika pengisapan-pengosongan ini hanya bekerja dalam satu prasyarat: ruang pompa harus terisi penuh dengan cairan yang tidak dapat dimampatkan.
Ketika udara bercampur ke dalam casing pompa, timbul masalah. Udara mempunyai massa jenis kira-kira 1/800 massa jenis air. Ketika impeler diputar, ia menghasilkan gaya sentrifugal yang dapat diabaikan, yang tidak dapat menciptakan ruang hampa yang cukup di pusat impeler untuk menarik cairan ke atas. Lebih buruk lagi, udara bersifat kompresibel: ia menempati ruang seperti spons namun tidak dapat melakukan fungsi penyegelan cairan. Tanpa ruang hampa yang berfungsi, cairan tidak dapat dihisap. Ini adalah pengikatan udara — pompa bekerja namun gagal menyedot cairan. Karena alasan ini, hampir semua manual pompa sentrifugal mengingatkan: dilarang keras menjalankan kering tanpa cairan.
Banyak operator berasumsi bahwa pengikatan udara hanya menyebabkan hilangnya pasokan air untuk sementara dan dapat diperbaiki dengan memulai ulang dan melakukan priming. Namun, dalam kondisi pengoperasian di dunia nyata, pengikatan udara memicu serangkaian reaksi:
1. Aliran nol, tanpa tekanan keluar, dan pengoperasian motor tanpa beban, langsung memotong aliran fluida proses untuk produksi.
2. Efek guncangan: kantong udara di dalam pompa berulang kali diaduk, dikompresi, dan dilepaskan oleh impeler, menghasilkan getaran yang nyata dan kebisingan yang tidak normal.
3. Seal burnout: seal mekanis mengandalkan media yang diangkut untuk pendinginan dan pelumasan. Gesekan kering tanpa cairan menyebabkan panas berlebih dan kegagalan segel berkarbonasi dalam hitungan menit.
4. Keausan progresif: pengikatan udara yang berkepanjangan mempercepat keausan pada impeler dan bantalan, memperpendek masa pakai pompa secara keseluruhan, dan membuang energi listrik. Singkatnya, pengeringan selama beberapa menit karena pengikatan udara dapat mengakibatkan biaya perbaikan yang mahal, dan peralatan tidak boleh terkena risiko seperti itu.
Untuk pompa sentrifugal yang dirancang dengan baik, priming dan ventilasi udara merupakan operasi yang saling melengkapi. Priming mengisi ruang pompa dan pipa hisap dengan cairan; ventilasi udara mengeluarkan udara yang terperangkap pada titik tinggi di dalam ruangan selama pengisian cairan. Tidak ada langkah yang bisa dilewati. Cat dasar tanpa ventilasi akan meninggalkan kantong udara yang menghalangi saluran aliran pada titik tinggi.
Berdasarkan pengalaman pabrik Teffiko dan pengalaman commissioning di lokasi, ada tiga poin utama yang harus ditekankan. Pertama, pastikan bahwa katup saluran hisap terbuka penuh dan katup keluar ditutup sebelum pengisian cairan untuk menghindari pemancingan penuh yang salah. Kedua, kriteria penerimaan untuk lubang ventilasi adalah pelepasan cairan bebas gelembung secara stabil, bukan sekadar aliran air keluar. Ketiga, titik ventilasi terpisah harus dipasang pada bagian pipa hisap panjang yang ditinggikan, karena udara selalu bermigrasi ke posisi tinggi.
Katup periksa kaki umumnya dipasang di saluran masuk pipa hisap untuk mencegah cairan prima mengalir kembali ke tangki bawah karena gravitasi. Namun perlu diperhatikan bahwa katup kaki menimbulkan hambatan lokal dan rentan terhadap kemacetan dan kebocoran udara bila terendam dalam medium dalam jangka waktu lama. Ini adalah penyebab tersembunyi dari pengikatan udara yang berulang bahkan setelah cat dasar.
Untuk instalasi hisap banjir dimana pompa berada di bawah level cairan tangki penyimpanan, cairan mengisi pompa berdasarkan perbedaan level cairan, sehingga pemancingan manual sebelum penyalaan sebagian besar tidak diperlukan. Ini adalah pengaturan yang paling bebas masalah.
Pompa pemancing otomatis menggunakan perangkat pemancing otomatis (seperti pompa cincin air di sisi saluran keluar atau saluran pipa yang diatur secara khusus untuk pengalihan air otomatis) untuk menyederhanakan pengoperasian. Namun, self-priming tidak sama dengan zero-venting. Risiko pengikatan udara tetap ada jika sejumlah besar gas terakumulasi di dalam ruangan; katup ventilasi harus diperiksa secara manual bila diperlukan.
Ikuti urutan berikut untuk priming pompa dan ventilasi udara:
1. Tutup katup saluran keluar pompa dan buka sepenuhnya katup saluran hisap.
2. Isi casing pompa secara perlahan dengan media proses melalui port priming untuk menghindari munculnya gelembung baru.
3. Buka sumbat ventilasi udara atau katup ventilasi di bagian atas selubung pompa.
4. Terus lakukan ventilasi hingga cairan bebas gelembung mengalir secara stabil dari lubang ventilasi.
5. Kencangkan sumbat ventilasi udara atau tutup katup ventilasi.
6. Nyalakan set pompa, buka katup keluar secara perlahan, dan pantau tekanan dan getaran.
Catatan: Untuk pipa hisap yang panjang, udara cenderung terakumulasi pada titik tinggi pipa. Ventilasi bagian yang ditinggikan ini secara terpisah selain ventilasi badan pompa; jangan hanya melampiaskan selubung pompa.
Jika pengikatan udara masih terjadi setelah mengikuti langkah-langkah ventilasi, penyebab utama biasanya terletak pada kebocoran atau pemasangan sistem, bukan pada ventilasi yang tidak tepat. Lakukan pemeriksaan item per item seperti di bawah ini:
| Gejala | Kemungkinan Penyebabnya | Memperbaiki |
|---|---|---|
| Pelepasan gas terus menerus tanpa cairan di lubang ventilasi | Kebocoran pada pipa hisap, flensa atau segel | Temukan kebocoran bagian demi bagian; kencangkan atau ganti segel |
| Ruang pompa terkuras dengan cepat setelah cat dasar | Kegagalan katup kaki atau aliran balik siphon pipa | Periksa katup kaki; pasang tangki penahan vakum |
| Kantong udara hanya di titik tinggi sedangkan bagian bawah berfungsi normal | Tidak adanya ventilasi titik tinggi untuk jaringan pipa yang panjang | Pasang katup ventilasi pada bagian pipa yang ditinggikan |
| Pengikatan udara pada pompa self-priming | Akumulasi gas yang berlebihan atau air priming yang tidak mencukupi di dalam ruangan | Lakukan priming dan ventilasi manual sebelum memulai |
Posting daftar periksa ini pada lembar pemeriksaan awal untuk menghilangkan sebagian besar kesalahan diagnosis.
Priming dan ventilasi direkomendasikan untuk sebagian besar kondisi pengoperasian. Setelah dimatikan, udara merembes secara bertahap ke dalam selubung pompa melalui segel dan celah pipa, sehingga menimbulkan bahaya pengikatan udara saat dihidupkan kembali. Priming manual sebagian besar dapat dihilangkan hanya untuk pompa yang dipasang di bawah permukaan cairan tangki dengan saluran pipa yang tertutup rapat. Meski begitu, pastikan tidak ada udara yang terperangkap sebelum memulai.
Tidak, mereka tidak boleh bingung. Pengikatan udara timbul dari masuknya gas dalam jumlah besar di dalam pompa yang mencegah penumpukan vakum, sehingga mengakibatkan hilangnya hisapan cairan. Hal ini diatasi dengan priming dan ventilasi. Kavitasi terjadi ketika cairan menguap menjadi gelembung di zona bertekanan rendah; ledakan gelembung mengikis logam impeler, menyebabkan korosi lubang, getaran, dan kebisingan yang tidak normal. Hal ini diatasi dengan memperbaiki kondisi pengisapan (misalnya meningkatkan NPSHa kepala isap positif bersih yang tersedia). Keduanya berbeda dalam akar penyebab, gejala dan tindakan perbaikan.
Singkatnya, cairan yang tidak dapat dimampatkan memungkinkan timbulnya vakum selama putaran impeler; gas yang terperangkap di dalam pompa memicu pengikatan udara dan hilangnya kapasitas isap. Priming dan ventilasi udara sebelum pompa sentrifugal dinyalakan menghilangkan gas dari ruang pompa untuk menghasilkan vakum yang efektif dan melindungi set pompa dari kerusakan akibat pengoperasian kering. Memasukkan priming dan ventilasi udara ke dalam daftar periksa inspeksi permulaan sebagai prosedur dasar untuk pengoperasian yang stabil dalam jangka panjang.
