Panduan Praktis Saya tentang Rotor dan Stator pada Pompa Rongga Progresif

Setelah bertahun-tahun bekerja di sektor industri, saya dapat mengatakan itu dengan pastipompa rongga progresif(juga dikenal sebagai pompa rotor-stator, pompa ulir eksentrik) adalah "bahan pokok" mutlak untuk transfer fluida. Sebagai pompa perpindahan positif, pompa ini dirancang khusus untuk menangani cairan kental, zat korosif, dan media yang mengandung partikel padat—pompa ini sangat diperlukan dalam ekstraksi minyak, pabrik kimia, fasilitas pengolahan air limbah, dan jalur produksi makanan.

Menurut saya, performa luar biasa mereka berasal dari kolaborasi erat antara rotor dan stator. Untuk benar-benar memahami prinsip kerja, kinerja, dan pengoperasian pompa rongga progresif yang stabil dalam jangka panjang, Anda harus memahami kedua komponen inti ini secara menyeluruh. Ini bukan sekedar pengetahuan teoritis; ini adalah pengalaman yang diperoleh dengan susah payah yang telah saya kumpulkan selama bertahun-tahun.

I. Rotor dan Stator

Di mata saya, "jalur hidup" dari setiap pompa rongga progresif terletak pada kombinasi rotor dan stator—semakin tepat pemasangannya, semakin tinggi efisiensi pompa.

Rotor adalah poros logam berbentuk heliks, biasanya terbuat dari baja tahan karat berkekuatan tinggi, baja perkakas paduan, atau bahkan titanium. Sebagai komponen aktif yang dipasang di dalam rumah pompa, tidak hanya menggerakkan aliran fluida saat berputar tetapi juga menghasilkan gaya kompresi yang diperlukan untuk perpindahan. Saya telah melihat banyak rotor menjalani pelapisan krom atau perawatan pengerasan permukaan lainnya, dan sejujurnya, hal ini secara signifikan meningkatkan ketahanan ausnya. Melewatkan langkah ini akan mengakibatkan tingkat keausan rotor yang sangat cepat.

Stator, sebaliknya, adalah tabung logam dengan rongga bagian dalam yang dibentuk, dilapisi dengan bahan elastis seperti karet nitril (NBR), fluororubber (FKM), atau EPDM. Bentuk internalnya sangat pas dengan rotor, dan diameter rotor sedikit lebih besar dari diameter dalam stator. "Kesesuaian interferensi" ini memastikan ruangan yang terbentuk kedap udara; jika segelnya rusak, pompa pada dasarnya tidak berguna.

Apakah itu pompa ulir tunggal (rotor ulir tunggal dipasangkan dengan stator ulir ganda), pompa ulir kembar (dua sekrup putar berlawanan dan saling menyambung), atau pompa ulir tiga (satu sekrup penggerak dengan dua sekrup penggerak), saya belajar dari pengalaman pahit bahwa ketepatan kesesuaian antara rotor dan stator secara langsung menentukan apakah pompa dapat beroperasi dengan andal. Bahkan penyimpangan kecil pun dapat menyebabkan berkurangnya aliran, kebocoran, atau penghentian total.

II. Prinsip Kerja: "Pengangkutan Rongga" yang Sederhana Namun Efisien

Saya belum sepenuhnya memahami prinsip kerja pompa rongga progresif sampai saya membongkar dua pompa lama—sebenarnya sangat mudah untuk dipahami.

Ketika rotor berputar secara eksentrik di dalam stator, struktur heliks yang saling bertautan membentuk serangkaian rongga tertutup. Saat rotor berputar, rongga-rongga ini terus bergerak menuju ujung pelepasan, yang pada dasarnya “membawa” fluida ke depan. Ini seperti memiliki ban berjalan yang tidak terlihat di dalam pompa, yang dirancang khusus untuk perpindahan cairan.

Di lubang hisap, volume rongga mengembang, mengurangi tekanan internal, dan cairan diambil dari reservoir oleh tekanan atmosfer; saat rotor terus berputar, rongga berisi cairan didorong ke lubang pembuangan, di mana volume rongga berkontraksi, menekan cairan untuk meningkatkan tekanan, sehingga cairan dapat dikeluarkan dengan lancar.

Yang paling saya sukai dari desain ini adalah tidak memerlukan katup masuk atau katup tekanan sama sekali. Hal ini tidak hanya menghasilkan transfer pulsasi yang rendah dan stabil—penting untuk proses yang sensitif—tetapi juga menangani material sensitif geser yang "halus", seperti bahan baku biofarmasi yang dapat rusak jika terkena tekanan yang tidak tepat. Berikut tip praktis untuk Anda: membalikkan arah rotor dapat mengubah arah hisapan dan pelepasan. Operasi kecil ini telah menyelamatkan saya dari kesulitan mengkonfigurasi ulang seluruh peralatan beberapa kali.

AKU AKU AKU. Keuntungan Inti (dan Kerugian Tidak Sempurna)

Selama bertahun-tahun, saya telah melihat pompa rongga progresif mengungguli jenis pompa lain dalam banyak skenario, namun pompa tersebut tidak mahakuasa. Mari kita bahas pro dan kontranya secara objektif.

(I) Keunggulan Inti yang Sangat Diperlukan

• Aliran stabil dan penyesuaian mudah:Kesesuaian yang erat antara rotor dan stator memastikan perubahan volume rongga yang sangat seragam, dengan fluktuasi aliran yang hampir dapat diabaikan. Tidak seperti pompa sentrifugal, pompa ini tidak memerlukan katup tambahan untuk menghasilkan aliran linier yang stabil, sehingga sangat cocok untuk skenario yang menuntut presisi seperti produksi bahan kimia. Selain itu, laju aliran berhubungan langsung dengan kecepatan rotor—menyesuaikan keluarannya semudah memutar kenop. Saya menggunakannya untuk mengontrol aliran selama produksi batch, dan tidak pernah ada produk cacat karena penyimpangan aliran.
• Keluaran tekanan seragam:Cairan diperas dengan lembut dan terus menerus selama pemindahan, tanpa puncak tekanan yang tiba-tiba. Saya tidak pernah mengalami masalah dalam menggunakannya untuk mengangkut media sensitif tekanan yang "sensitif" seperti larutan polimer dengan viskositas tinggi.
• Kemampuan self-priming yang luar biasa:Tidak diperlukan pra-priming—setelah dimulai, alat ini dapat langsung mengambil cairan dari wadah, dengan daya hisap maksimum hingga 8,5 meter kolom air. Ini jauh lebih unggul daripada pompa pendorong, terutama di instalasi pengolahan air limbah di mana kita sering menyalakan dan mematikan pompa. Setelah beralih ke pompa rongga progresif, waktu persiapan tim kami berkurang setengahnya.
• Penanganan cairan serbaguna:Ia dapat dengan mudah menangani cairan dengan viskositas tinggi (Saya telah mengangkut selai dan sirup coklat), minyak mentah yang mengandung pasir, bubur abrasif, dan bahan kimia korosif. Ini mengungguli pompa diafragma dalam menangani campuran gas-padat dan tidak sebanding dengan pompa roda gigi dalam mengangkut cairan kental. Saya pernah menggunakannya untuk mengangkut lumpur yang mengandung partikel seukuran bola golf tanpa ada satu pun bakiak.
• Transfer geser rendah untuk melindungi material:Desainnya meminimalkan gaya geser, yang merupakan "penyelamat" bagi industri biofarmasi. Saya menggunakannya untuk mengangkut larutan protein dan zat bioaktif, dan kinerja material tidak terpengaruh sama sekali—sesuatu yang tidak dapat dicapai oleh sebagian besar pompa.
• Struktur kompak dan efisiensi energi:Ini menempati area yang kecil, membuat pemasangan dan pemeliharaan menjadi mudah. Selain itu, ini sangat hemat energi; setelah mengganti pompa lama dengan pompa tersebut di pabrik kimia kami, biaya listrik turun sebesar 15%.
• Fungsi ganda sebagai pompa pengukur:Tidak seperti pompa pendorong, pompa diafragma, atau pompa roda gigi, presisinya cukup untuk takaran dan pengisian bahan kimia. Saya sebelumnya menggunakannya untuk mengangkut reagen di laboratorium, dengan presisi yang dikontrol dalam 1%, sehingga menghilangkan kebutuhan akan peralatan pengukuran tambahan.

(II) Kerugian yang Harus Diwaspadai

• Biaya tinggi:Sejujurnya, harga beli dan biaya perawatannya lebih tinggi dibandingkan pompa yang lebih sederhana. Bengkel kecil mungkin menganggapnya tidak ekonomis, namun untuk kondisi kerja berat, ketahanannya dapat menjadikan investasi awal bermanfaat.
• Sensitivitas terhadap partikel padat yang berlebihan:Terlalu banyak partikel padat di dalam medium akan menyebabkan keausan yang cepat pada rotor dan stator. Saya pernah menggunakannya untuk mengangkut minyak mentah dengan kandungan pasir yang berlebihan, dan statornya rusak setelah enam bulan. Hikmahnya: selalu periksa kandungan partikel padatnya, dan pasang filter jika ragu.
• Sama sekali tidak ada proses kering:Bahkan satu menit pengoperasian dalam keadaan kering dapat menyebabkan panas berlebih dan kerusakan pada rotor dan stator. Seorang kolega saya melakukan kesalahan ini—gagal memeriksa ketinggian cairan sebelum memulai—dan menyebabkan rotor terbakar, yang mengakibatkan waktu henti sehari penuh dan biaya penggantian suku cadang yang signifikan.
• Modifikasi diperlukan untuk skenario tekanan tinggi:Ini adalah pilihan utama untuk kondisi kerja bertekanan rendah hingga sedang, namun modifikasi tambahan diperlukan untuk transfer tekanan tinggi. Saya pernah mencoba menggunakannya untuk transfer tekanan tinggi, namun bocor parah hingga kami meningkatkan segel dan wadahnya.
• Risiko kavitasi:Jika tekanan fluida lebih rendah dari tekanan uapnya, kavitasi akan terjadi—gelembung kecil pecah dan merusak bagian dalam. Saya mengalami ini dalam skenario aliran rendah, dan rotornya berlubang. Belakangan, memasang katup pelepas tekanan memecahkan masalah tersebut, namun itu merupakan pelajaran yang mahal.

IV. Bagaimana Geometri Rotor dan Stator Mempengaruhi Kinerja (Kriteria Pilihan Saya)

Setelah bertahun-tahun memilih pompa, saya menemukan bahwa geometri rotor dan stator adalah kunci untuk beradaptasi dengan kondisi kerja.

Klasifikasi Jenis Pompa (Panduan Pencocokan Cepat Saya)

• Pompa sekrup tunggal:Rotor berulir tunggal yang dipasangkan dengan stator berulir ganda—Saya memprioritaskan ini untuk mengangkut cairan dengan viskositas tinggi atau media yang mengandung partikel padat. Misalnya saja perpindahan lumpur di instalasi pengolahan air limbah yang kemampuan anti penyumbatannya sangat baik.
• Pompa sekrup kembar:Dua sekrup yang berputar berlawanan dan menyatu—beroperasi dengan sangat lancar dengan kebisingan yang rendah. Saya menggunakannya untuk mengangkut minyak dan bahan kimia yang bersih atau sedikit terkontaminasi, memastikan kemurnian bahan, yang sangat penting untuk aplikasi farmasi atau makanan.
• Pompa tiga sekrup:Satu sekrup penggerak dengan dua sekrup penggerak—alirannya seragam seperti pompa pengukur. Sangat cocok untuk mengangkut cairan bersih dengan viskositas rendah seperti oli hidrolik dan oli pelumas; Saya sering menggunakannya dalam sistem pelumasan peralatan mesin, dan tidak pernah mengalami masalah dengan pelumasan yang tidak mencukupi.

Subtipe Geometri (Detail Kecil yang Mempengaruhi Kinerja)

Selain tipe pompa dasar, penyesuaian halus pada geometri rotor dan stator dapat membawa perubahan signifikan:

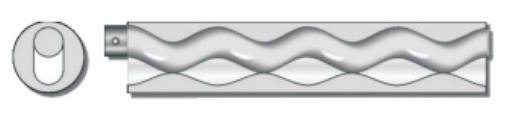

• Tipe S: Transfer ultra-stabil, saluran masuk rotor kompak, dan persyaratan kepala hisap positif bersih (NPSH) rendah. Saya selalu memilih ini saat mengangkut material kental atau media partikel besar—tidak perlu lagi menghadapi kavitasi dan penyumbatan.

• Tipe-L: Garis penyegelan yang lebih panjang antara rotor dan stator, menghasilkan efisiensi yang lebih tinggi dan masa pakai yang lebih lama. Ini memiliki struktur kompak namun kapasitas aliran besar, cocok untuk skenario hasil tinggi di mana biaya downtime tinggi.

• Tipe D: Struktur kompak, transfer hampir bebas pulsasi, dan presisi pengukuran sangat tinggi. Saya menggunakannya dalam skenario takaran bahan kimia yang presisi—atur parameternya dan biarkan dengan percaya diri, tidak perlu khawatir tentang fluktuasi aliran sama sekali.

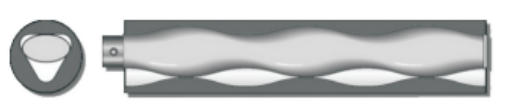

• Tipe P: Menggabungkan kapasitas aliran besar dengan struktur kompak, dan mewarisi garis penyegelan panjang tipe L. Ini adalah "pompa serba guna" saya—yang mampu melakukan transfer aliran tinggi dan pemberian dosis yang tepat.

Selain itu, parameter seperti sudut heliks, timah, dan profil gigi tidak dapat diabaikan. Dari pengalaman saya: semakin besar sudut heliks, semakin besar laju aliran tetapi semakin rendah tekanannya; semakin kecil sudut heliks, semakin tinggi tekanannya tetapi semakin rendah laju alirannya. Ini adalah trade-off yang bergantung pada prioritas kondisi kerja. Perlu mengangkut cairan kental dalam jumlah besar? Pilih sudut heliks yang besar; membutuhkan transfer jarak jauh bertekanan tinggi? Pilih sudut heliks kecil.

V. Tip Seleksi dan Perawatan ("Panduan Menghindari Kesalahan" Saya dari Pengalaman)

(I) Pilih Pompa yang Tepat untuk Menghindari Jalan Memutar

Memilih pompa (termasuk pencocokan rotor dan stator) sangat penting untuk mencocokkan kondisi kerja. Ini adalah pengalaman yang saya peroleh setelah terjatuh ke dalam perangkap yang tak terhitung jumlahnya:

• Media dengan viskositas tinggi:Pilih pompa ulir tunggal, dan rotornya harus terbuat dari baja tahan karat berlapis krom atau paduan tahan aus. Percayalah, memilih bahan biasa untuk menghemat uang akan mengakibatkan seringnya penggantian suku cadang di kemudian hari, yang akan membuat pusing.
• Media yang mengandung partikel padat:Pompa ulir tunggal dipasangkan dengan stator karet khusus (tahan aus dan tahan korosi). Saya sebelumnya menggunakan stator karet biasa untuk memindahkan lumpur, yang gagal dalam 3 minggu; peralihan ke formula khusus berlangsung 8 bulan sebelum penggantian.
• Persyaratan tinggi untuk stabilitas aliran/tekanan:Pilih pompa ulir ganda atau pompa ulir tiga. Untuk proses sensitif, keuntungan dari pulsasi rendah sebanding dengan biaya tambahannya.

Pemilihan bahan stator juga penting: karet nitril (NBR) untuk media berbasis minyak, EPDM untuk lingkungan bersuhu tinggi, dan karet fluoro (FKM) untuk media korosif. Jika mengangkut cairan yang sangat korosif seperti asam kuat atau pelarut, jangan ragu untuk memilih rotor Hastelloy—walaupun mahal, namun jauh lebih tahan lama dibandingkan logam biasa, dan tahan beberapa tahun lebih lama.

(II) Perawatan yang Tepat untuk Masa Pakai yang Lebih Lama

Perawatan yang memadai adalah kunci umur panjang pompa. Ini adalah rutinitas perawatan harian saya:

• Inspeksi keausan rutin:Stator rentan terhadap kelelahan elastis seiring berjalannya waktu. Jika Anda melihat berkurangnya hisapan pompa, peningkatan kebocoran, atau pengoperasian yang lebih keras, segera ganti stator—jangan menunggu hingga stator rusak total, karena rotor juga mungkin akan terpengaruh pada saat itu. Untuk pompa yang menggunakan frekuensi tinggi, saya memeriksa statornya setiap bulan.
• Melarang keras lari kering dan kelebihan beban:Start-up dan shutdown harus mengikuti prosedur. Kami memasang perangkat interlock pada pompa, yang mati secara otomatis ketika level cairan terlalu rendah, dan tidak ada lagi kasus rotor terbakar.
• Jaga kebersihan media:Pasang filter minimal 20 mesh pada saluran masuk dan bersihkan setiap minggu. Bahkan partikel halus pun dapat merusak rotor dan stator seiring waktu.
• Kurangi kecepatan saat mengangkut cairan kental:Menggunakan kecepatan tinggi untuk mengangkut media dengan viskositas tinggi berarti "merusak" stator. Saya biasanya mengurangi kecepatan sebesar 30%-40%—walaupun lebih lambat, hal ini menghemat banyak uang untuk penggantian suku cadang.
• Pasang perangkat pelindung:Sakelar tekanan, sensor level cairan, dan monitor getaran semuanya layak dipasang. Saya pernah memiliki pompa dengan getaran tidak normal; monitor memberi tahu saya sebelumnya, dan saya mengganti rotor yang aus tepat waktu, menghindari kerusakan yang lebih serius.

VI.Teffiko: Merek Pompa Terpercaya yang Saya Percayai

Setelah bertahun-tahun, saya sangat memahami bahwa rotor dan stator adalah inti dari pompa rongga progresif—dan Teffiko memahami hal ini lebih baik daripada kebanyakan merek.

Sebagai penyedia produk industri dan layanan teknik yang andal, mereka hanya fokus pada komponen pompa inti. Jika Anda mencari pompa rongga progresif yang tidak akan mengecewakan Anda, saya dengan tulus merekomendasikan Teffiko.Klik di sini untuk mempelajari lebih lanjut tentang seri pompa rongga progresifnya
