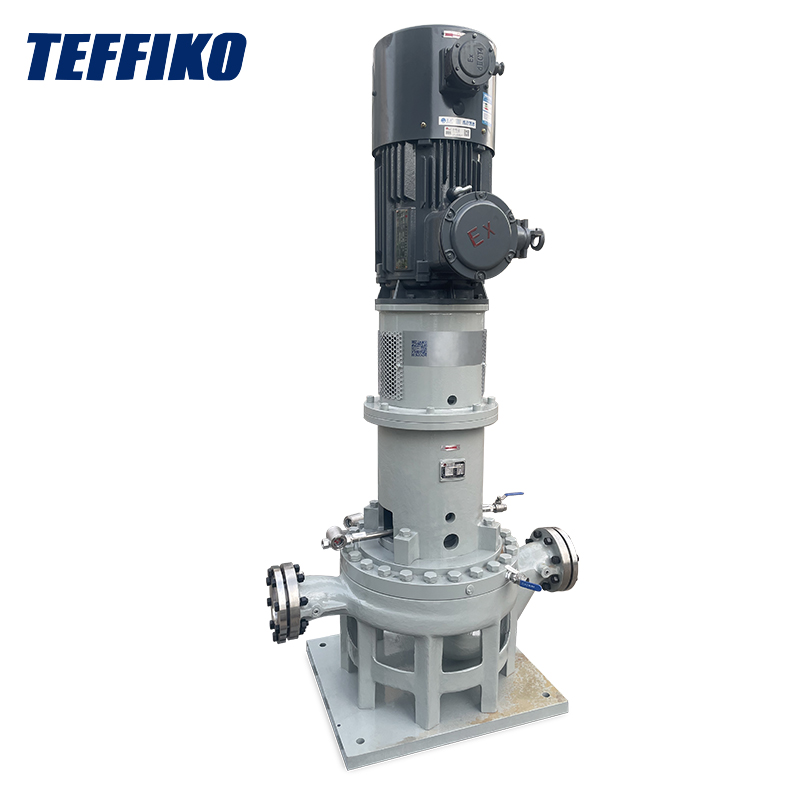

Pompa Sentrifugal OH3: Pilihan Utama untuk Ruang Sempit

Itupompa sentrifugal OH3telah meninggalkan kesan mendalam bagi saya — Anda dapat melihatnya di mana saja, mulai dari rak pipa kilang minyak dan dek anjungan lepas pantai yang padat hingga sistem pipa bertekanan tinggi di pembangkit listrik. Yang membedakannya dari model pompa lainnya adalah fiturnya yang andal dan tahan lama: desain vertikal yang menghemat ruang, struktur modular untuk kemudahan perakitan dan pembongkaran, serta kemampuan menahan suhu tinggi, tekanan tinggi, dan media korosif. Sepertinya ini dirancang khusus untuk memecahkan masalah rumit yang paling umum di lingkungan industri. Di bawah ini, saya akan menguraikan komponen intinya, prinsip kerja sebenarnya, dan bagaimana desain ini beradaptasi dengan kondisi pengoperasian pabrik yang sebenarnya.

I. Komponen Struktur Inti

Kinerja OH3 bukanlah omong kosong belaka — setiap komponen dirancang secara presisi untuk mengatasi permasalahan industri. Mari kita uraikan satu per satu:

1.1 Braket Bantalan Modular Vertikal

Tidak seperti pompa horizontal seperti OH1, yang mengintegrasikan rumah bantalan dengan badan pompa, OH3 mengadopsi braket bantalan modular independen yang dipasang secara vertikal di atas rumah pompa. Desain ini merupakan terobosan revolusioner untuk skenario industri:

• Kapasitas menahan beban tingkat atas: Braket bantalan terbuat dari besi cor tugas berat atau besi ulet, dengan ketebalan dinding minimum 15 mm, mampu menahan beban nosel yang ditentukan oleh standar API 610. Saya belum pernah melihatnya mengalami ketidakselarasan poros karena ekspansi termal, kontraksi, atau getaran pipa — stabilitasnya luar biasa.
• Perawatan yang mudah: Ini memiliki bantalan rol silinder dua baris "bersambungan" yang dipasang di dalamnya, yang dapat menahan gaya radial dan aksial. Yang terpenting, tidak perlu membongkar pipa saluran masuk dan saluran keluar; Anda hanya perlu melepas braket bantalan dari atas untuk pemeriksaan dan perbaikan, sehingga mengurangi waktu henti secara signifikan.

1.2 Impeller Satu Tahap dan Casing Volute Ganda

Kombinasi impeler dan volute sangat serasi, dioptimalkan melalui Computational Fluid Dynamics (CFD). Semua model dengan diameter ≥ DN80 hadir standar dengan volute ganda — modifikasi kecil ini menggandakan efisiensi dan stabilitas:

• Impeler yang kuat dan dirancang dengan indah: Tersedia dalam baja tahan karat 316L atau Hastelloy, menawarkan ketahanan terhadap korosi yang sangat baik. Bilahnya yang melengkung ke belakang meminimalkan turbulensi fluida, sehingga menghasilkan efisiensi transfer energi yang sangat tinggi. Ini hanya dipasang pada salah satu ujung poros pompa dengan mur pengunci dan tidak akan mengalami gerakan aksial selama pengoperasian — Saya secara khusus memeriksanya selama pemeliharaan, dan tetap kokoh di tempatnya bahkan dalam penggunaan intensitas tinggi.
• Volute ganda memecahkan masalah utama: Volute tunggal biasa menghasilkan gaya radial yang tidak seimbang dalam kondisi aliran tinggi, yang menyebabkan poros dan bantalan menjadi aus seiring waktu. Namun, volute ganda OH3 membagi fluida menjadi dua jalur melalui saluran aliran simetris, mengimbangi 90% gaya radial, sehingga secara signifikan mengurangi defleksi poros dan keausan bantalan — berdasarkan pengalaman saya, hal ini dapat memperpanjang masa pakai pompa hingga beberapa tahun.

1.3 Sistem Penyegelan Sesuai API 682

Kebocoran adalah bahaya fatal saat mengangkut media bertekanan tinggi, beracun, atau bersuhu tinggi — namun sistem penyegelan OH3 sepenuhnya menghilangkan kekhawatiran ini:

• Konfigurasi dasar yang stabil dan andal: Dilengkapi standar dengan segel mekanis ujung tunggal, dengan permukaan penyegelan silikon karbida-grafit. Meski tidak mewah, namun cukup memadai untuk media yang tidak berbahaya. Saya telah menjalankannya terus menerus selama berbulan-bulan tanpa ada masalah kebocoran.
• Opsi peningkatan yang sangat bertarget: Untuk mengangkut media beracun atau sangat korosif, ini dapat ditingkatkan menjadi segel mekanis ujung ganda dengan sistem cairan isolasi, yang mengendalikan kebocoran hingga ≤5ml/jam — jauh lebih rendah daripada ambang batas 20ml/jam pada segel pengepakan tradisional. Margin keamanan seperti itu meyakinkan ketika menangani zat berbahaya.

1.4 Desain Sambungan Langsung Pipa Vertikal

Desain "sambungan pipa langsung" adalah penyelamat untuk ruang sempit dan kebutuhan hemat energi. Flensa saluran masuk dan saluran keluar disejajarkan secara tepat dengan garis tengah pipa, sehingga tidak memerlukan alas pemasangan tambahan, dan keuntungannya terlihat sejak hari pertama penggunaan:

• Pemanfaatan ruang yang luar biasa: Model DN200 memiliki ketinggian pompa hanya 1,0-1,5 meter, mengurangi luas lantai sebesar 60% dibandingkan pompa horizontal dengan laju aliran yang sama. Keunggulan ini sangat penting pada anjungan lepas pantai atau rak pipa kilang yang padat — pompa ini dapat dipasang di lokasi yang tidak dapat diakses oleh model pompa lainnya.
• Efek penghematan energi yang signifikan: Lebih sedikit siku pipa mengurangi kehilangan tekanan, dan penggunaan jangka panjang dapat menurunkan konsumsi energi seluruh sistem sebesar 5%-8%. Meskipun penghematan biaya awal tidak besar, namun akan bertambah seiring berjalannya waktu, menjadikannya kejutan yang menyenangkan bagi manajer pabrik yang berfokus pada biaya.

II. Prinsip Kerja Terperinci

Pada intinya, OH3 beroperasi berdasarkan gaya sentrifugal, namun setiap jalur transportasi fluida telah dioptimalkan untuk memenuhi persyaratan tekanan tinggi dan stabilitas tinggi. Saya akan menguraikannya langkah demi langkah dalam bahasa sederhana:

Langkah 1: Pengisapan Cairan

Cairan memasuki pompa melalui flensa saluran masuk yang terhubung langsung. Penjajaran yang tepat antara flensa dan pipa memastikan aliran fluida lancar (tidak ada turbulensi yang berantakan), dan dinding bagian dalam saluran aliran masuk yang dipoles mengurangi hambatan gesekan. Hal ini memastikan cairan mengalir secara merata ke impeler — Saya perhatikan bahwa impeler jarang mengalami kavitasi, yang merupakan masalah umum pada pompa yang lebih murah.

Langkah 2: Transfer Energi oleh Impeller

Motor menggerakkan poros pompa untuk berputar melalui kopling fleksibel sehingga menyebabkan impeller bekerja pada kecepatan tinggi 1450-2900 rpm. Gaya sentrifugal mendorong fluida dari pusat impeller ke tepinya, dan ketika fluida melewati sudu-sudu yang melengkung ke belakang, kecepatan dan tekanan melonjak secara bersamaan. Langkah ini merupakan penghubung inti dalam mengubah energi mekanik motor menjadi energi fluida, dan merupakan kunci pengoperasian pompa.

Langkah 3: Konversi Tekanan dalam Volut Ganda

Fluida berkecepatan tinggi kemudian memasuki volute ganda. Luas penampang saluran aliran spiral volute secara bertahap mengembang, memperlambat fluida dan mengubah sebagian besar energi kinetiknya menjadi tekanan statis (proses yang disebut "difusi"). Desain simetris memastikan distribusi tekanan yang seragam, mengimbangi gaya radial dan menjaga poros pompa berputar dengan lancar — bahkan di bawah beban penuh, tidak ada goyangan.

Langkah 4: Penyegelan dan Pelepasan Cairan

Sebelum dibuang melalui flensa saluran keluar, fluida melewati sistem segel mekanis. Di bawah aksi pegas, cincin segel yang diam dan berputar saling menempel erat, membentuk penghalang yang rapat. Bahkan ketika mengangkut media bertekanan tinggi, saya tidak pernah menemui masalah kebocoran. Terakhir, fluida bertekanan masuk ke pipa hilir untuk memenuhi kebutuhan proses selanjutnya.

Langkah 5: Dukungan Stabil pada Bantalan dan Sistem Poros

Selama pengoperasian pompa, bantalan rol dua baris dalam braket bantalan modular terus menerus menopang poros pompa yang berputar, menyerap gaya radial yang dihasilkan oleh aliran fluida dan gaya aksial yang dihasilkan oleh gaya dorong impeler. Sistem pelumasan percikan internal menjaga bearing tetap dingin — Saya pernah melihatnya beroperasi pada suhu 425°C tanpa terlalu panas. Selain itu, memerlukan perawatan minimal; Anda hanya perlu memeriksa level pelumas pada pemeriksaan rutin.

AKU AKU AKU. Perbandingan dengan Pompa Seri OH Lainnya

Untuk mendemonstrasikan keunggulan OH3 secara intuitif, kami membandingkannya dengan dua pompa seri OH umum lainnya (OH1 dan OH2) berdasarkan standar API 610:

Kesimpulan

Dari pengalaman pribadi, saya dapat dengan yakin mengatakan bahwa OH3 bukan hanya produk matang yang memenuhi standar API 610 tetapi juga merupakan cerminan pemahaman mendalam Teffiko tentang keandalan industri dan detail teknik. Ia tidak memiliki fitur yang mewah atau tidak berguna — setiap komponen memiliki tujuan praktis, secara efektif memecahkan masalah seperti penghematan ruang, perawatan yang mudah, ketahanan terhadap kondisi ekstrim, dan pencegahan kebocoran.

Memang benar, ini bukan pilihan termurah di pasaran, dan menurut saya braket bantalan modular memang agak berat. Namun, keandalannya lebih dari cukup untuk mengimbangi biaya investasi awal. Teffiko tidak hanya menjual peralatan — mereka memberikan saran pemilihan profesional dan dukungan siklus hidup penuh. Saya telah berkonsultasi dengan tim mereka beberapa kali jika ada pertanyaan dan selalu menerima tanggapan cepat. Model kooperatif ini memungkinkan pabrik untuk beroperasi terus menerus dan lancar.

Untuk solusi lebih lanjut dan kasus nyata, kunjungi situs web resmi:www.teffiko.com.
