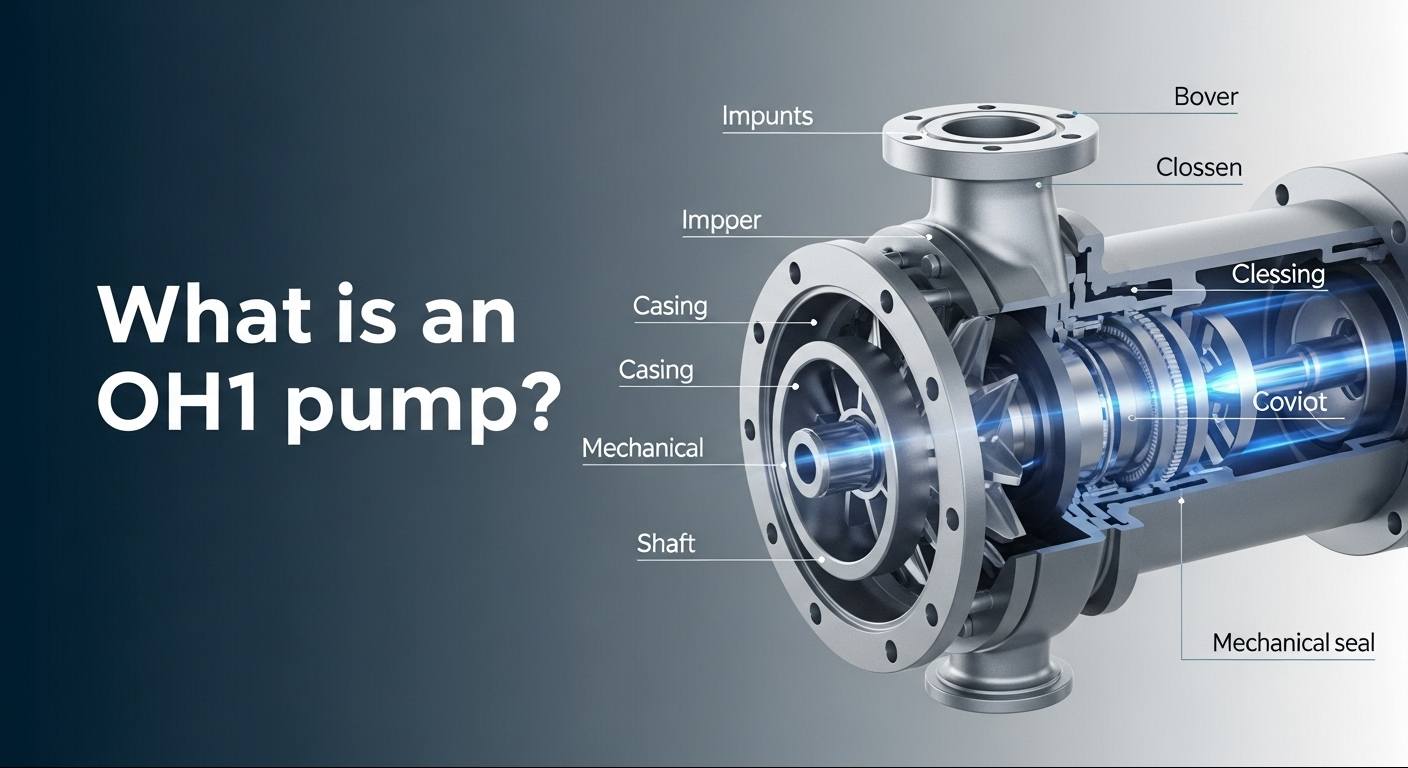

Apa itu pompa OH1？

Jika Anda sering menggunakan pompa sentrifugal industri, Anda mungkin pernah menemukan model “OH1”—dan sejujurnya, sangat mudah untuk mencampurkannya dengan jenis pompa lainnya. Banyak insinyur mengetahui pompa sentrifugal mengangkut cairan, tetapi jika Anda bertanya kepada mereka apa yang membuat pompa OH1 unik? Kebanyakan dari mereka akan kesulitan menjawabnya. Dan jangan biarkan saya mulai bekerja di tim pengadaan—memahami modelnya, namun jaminan berakhir dengan peralatan yang salah. Namun ada satu hal yang perlu diperhatikan: Pompa OH1 adalah alat yang berfungsi di industri seperti minyak, listrik, dan bahan kimia. Ini adalah pompa klasik yang digantung di bawah standar API 610 (kode desain global untuk pompa sentrifugal), dan setelah Anda memahami dasar-dasarnya, sebenarnya pompa ini cukup mudah. Izinkan saya memandu Anda melalui detail utamanya.

1. Pertama, Mari Kita Klarifikasi—Apa Sebenarnya “OH1” Itu?

OH1 adalah jenis khusus “pompa sentrifugal yang digantung” yang ditentukan oleh standar API 610. Mari kita uraikan sebutannya: “OH” adalah singkatan dari “Overhung” (masuk akal, bukan?), dan “1” menunjukkan bahwa ini adalah pompa hisap ujung satu tahap. Secara sederhana, berikut ini maksudnya: impeler (bagian yang menggerakkan fluida) dipasang hanya pada satu sisi poros pompa, rumah bantalan terintegrasi langsung dengan badan pompa, dan bantalan hanya menopang salah satu ujung pompa—oleh karena itu dinamakan “overhung”.

API 610 mengkategorikan pompa sentrifugal ke dalam kelompok utama: OH (Overhung), BB (Between-Bearing), VS (Vertical Suspended), dan banyak lagi. Dalam gugus OH, terdapat sub-model seperti OH1, OH2, dan OH3—masing-masing memiliki fitur tersendiri. OH2 adalah pompa gantung dua tahap (ideal untuk aplikasi tekanan tinggi), dan OH3 menambahkan komponen tambahan untuk menyeimbangkan gaya aksial. Tapi OH1? Ini yang paling sederhana dari semuanya. Tidak ada fitur tambahan yang mewah—hanya fokus pada aplikasi head menengah hingga rendah. Itulah mengapa ini adalah pompa gantung paling serbaguna di sebagian besar lingkungan industri—tidak perlu membuat hal-hal menjadi terlalu rumit jika tidak diperlukan.

2. DesainPompa OH1: 4 Keuntungan Praktis

Mengapa banyak industri mengandalkan pompa OH1? Kuncinya terletak pada desainnya, yang memecahkan masalah dunia nyata. Berikut fitur-fiturnya yang paling menonjol:

• Bentuk yang Ringkas dan Hemat Ruang:Rumah bantalan dan badan pompa dibuat menjadi satu kesatuan, sehingga tidak diperlukan penyangga tambahan. Saya pernah melihatnya secara langsung: pompa OH1 dengan laju aliran yang sama 30% lebih pendek daripada pompa hisap ganda. Ini adalah penyelamat di ruangan sempit seperti pabrik petrokimia atau ruang ketel pembangkit listrik, yang mengutamakan setiap inci. Tidak perlu mengatur ulang pipa atau memperluas ruang—cukup masukkan saja.
• Penyegelan yang Andal, Pencegahan Kebocoran yang Sangat Baik:Kebocoran merupakan masalah besar, terutama saat menangani media yang mudah terbakar seperti minyak mentah atau bahan kimia korosif. Pompa OH1 dilengkapi standar dengan segel mekanis (beberapa model dapat ditingkatkan menjadi segel ujung ganda), dan permukaan segel biasanya terbuat dari silikon karbida dan grafit—cukup kuat untuk menahan suhu tinggi dan keausan. Dalam pengoperasian normal, kebocoran kurang dari 5 mililiter per jam—jauh lebih baik dibandingkan segel kemasan model lama. Saya pernah bekerja dengan pabrik kimia yang beralih ke pompa OH1, dan penghentian produksi akibat kebocoran turun hampir 80%.
• Bantalan yang Tidak Membutuhkan Perhatian Terus-menerus:Mereka menggunakan bantalan rol silinder dua baris, yang mencengkeram poros dengan erat dan menangani gaya radial dan aksial. Selain itu, rumah bantalan memiliki sistem sirkulasi oli pelumas internal, yang menjaga suhu tetap dingin melalui pelumasan percikan. Pompa sentrifugal biasa memerlukan pengisian oli setiap 3 bulan, tetapi pompa OH1? Anda dapat memperpanjangnya hingga 6–12 bulan. Hal ini berarti lebih sedikit penutupan, yaitu 2 hingga 3 kali lebih sedikit per tahun. Bagi pabrik yang beroperasi 24/7, hal ini merupakan peningkatan produktivitas yang sangat besar.
• Efisiensi Energi:Impelernya memiliki desain bilah melengkung ke belakang, dioptimalkan oleh para insinyur berdasarkan mekanika fluida untuk meminimalkan turbulensi di dalam pompa. Saluran aliran pompa juga dipoles untuk mengurangi hambatan. Saya pernah melihat data pengujian yang menunjukkan bahwa pompa OH1 8–12% lebih efisien dibandingkan pompa gantung biasa pada laju aliran yang sama. Mari kita lakukan perhitungan cepat: jika Anda memindahkan 100 meter kubik air per jam, maka itu menghemat 20 kWh per hari. Selama setahun, penghematan tersebut bertambah hingga jumlah yang signifikan.

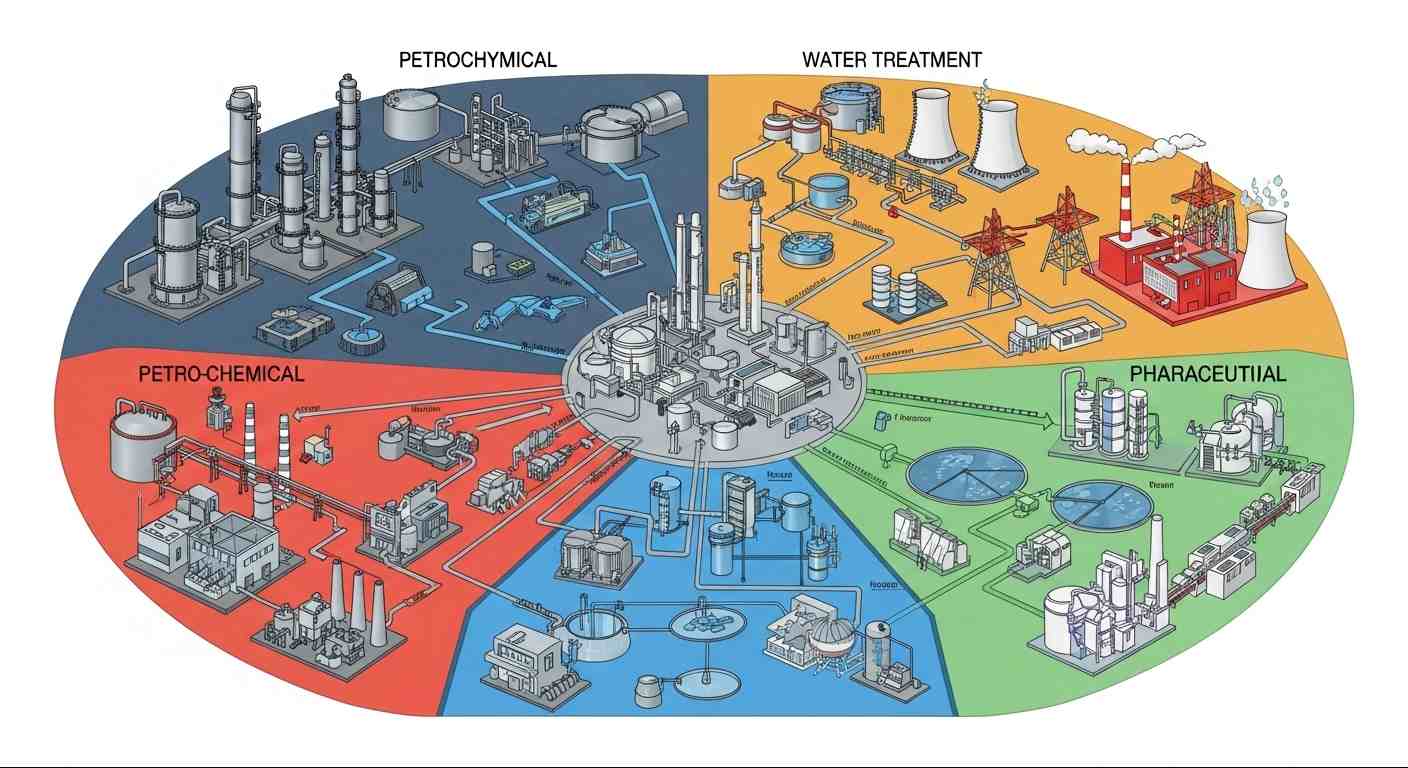

3. Dimana Menemukan Pompa OH1: 4 Industri Utama

Pompa ini tidak hanya dirancang dengan baik—tetapi juga sangat cocok dengan kondisi kerja tertentu. Berikut adalah skenario penerapan yang paling umum:

• Industri Petrokimia:Mereka ada dimana-mana di kilang, terutama digunakan untuk mengangkut media dengan viskositas rendah seperti minyak mentah dan bensin. Ambil contoh area penyimpanan minyak mentah: Anda perlu memindahkan minyak ke menara distilasi tanpa kebocoran, dan ukuran pompa OH1 yang ringkas sangat pas di antara jaringan pipa yang padat. Ditambah lagi, laju alirannya sangat stabil (dengan kesalahan kurang dari 2%), sehingga menara distilasi tidak pernah mendapatkan umpan terlalu banyak atau terlalu sedikit—tidak ada penghentian yang tidak terduga.
• Industri Tenaga Listrik:Pembangkit listrik tenaga panas dan pembangkit listrik biomassa menggunakan pompa OH1 untuk menyuplai air ke boiler. Boiler membutuhkan aliran air bertekanan sedang yang stabil, dan pompa OH1 memenuhi kebutuhan ini dengan sempurna. Saya pernah bekerja dengan unit berkapasitas 300 MW yang memiliki dua pompa OH1—satu beroperasi, satu lagi dalam keadaan siaga. Mereka dapat menahan suhu hingga 180°C, dan efisiensinya membantu mengurangi konsumsi energi pabrik secara keseluruhan.
• Industri Pengolahan Air:Pabrik limbah kota dan fasilitas air limbah industri senang menggunakannya untuk mengangkut air bersih atau limbah dengan konsentrasi rendah. Badan pompa biasanya terbuat dari baja tahan karat 304 atau 316L, atau besi cor tahan korosi—sehingga tidak berkarat akibat bahan kimia dalam limbah. Dan desain hisap ujungnya jauh lebih kecil kemungkinannya untuk tersumbat dibandingkan pompa submersible—tidak ada serat yang melilit impeller. Ini sempurna untuk instalasi pengolahan air kecil hingga menengah dengan kapasitas pemrosesan 50–500 meter kubik per jam.
• Industri Farmasi:Pompa OH1 food grade sangat penting di sini. Produk ini memenuhi standar GMP (Good Manufacturing Practice), dengan dinding bagian dalam yang sangat halus (kekasaran Ra ≤ 0,8 μm) sehingga obat cair tidak menempel pada produk tersebut. Segelnya juga terbuat dari karet food grade, sehingga tidak terjadi kontaminasi bahan. Saya pernah melihatnya di laboratorium vaksin dan pabrik farmasi, yang sebagian besar digunakan untuk mencampur dan mengangkut cairan di jalur produksi.

4. Cara Memilih Pompa OH1 yang Tepat: 5 Tips yang Tidak Boleh Dilewatkan

Memilih pompa OH1 tidaklah sulit—cukup ikuti lima langkah berikut:

• Mulailah dengan Cairan yang Akan Diangkut:Jika Anda menangani media bersuhu tinggi (seperti minyak panas di atas 120°C), pilihlah model dengan jaket pendingin—jika tidak, bantalannya akan terbakar. Untuk media dengan viskositas tinggi (seperti oli pelumas di atas 50 cSt), gunakan model dengan saluran masuk impeler yang lebih besar— saluran masuk yang terlalu kecil akan menyebabkan aliran tidak mencukupi. Untuk media asam (seperti asam klorida), lewati baja tahan karat biasa dan gunakan Hastelloy (paduan tahan korosi). Saya pernah melihat sebuah pabrik menggunakan pompa OH1 standar untuk asam, dan itu hanya bertahan 6 minggu.
• Jangan Berhemat pada Laju Aliran dan Margin Kepala:Jangan pernah memilih pompa berdasarkan kebutuhan laju aliran “tepat” Anda—tambahkan margin 10%. Misalnya, jika Anda perlu mengangkut 80 meter kubik per jam, pilih model yang berkapasitas 90 meter kubik per jam. Mengenai head (tekanan keluaran pompa), ingatlah untuk memperhitungkan hambatan pipa: jika Anda memindahkan air setinggi 15 meter melalui pipa sepanjang 100 meter, Anda memerlukan pompa dengan head 25 meter (tambahan 10 meter adalah untuk mengatasi hambatan pipa). Head yang tidak mencukupi akan menyebabkan pompa bekerja kelebihan beban dan cepat rusak.
• Pertimbangkan Lingkungan Instalasi:Jika memasang di luar ruangan, pilih model dengan penutup hujan—air yang masuk ke dalam rumah bantalan akan merusak bantalan. Untuk ruangan sempit (seperti ruangan dengan lebar 1 meter), pilih model poros pendek horizontal—panjang total di bawah 1,2 meter. Jika ada sumber getaran di dekatnya (seperti kompresor), tambahkan bantalan kejut—getaran akan merusak segel lebih cepat dari apa pun.
• Efisiensi Energi Penting:Pompa dengan efisiensi energi kelas satu menghemat listrik 15–20% lebih banyak dibandingkan pompa dengan efisiensi kelas tiga. Berjalan 8 jam sehari, berarti penghematan listrik tahunan hampir 10.000 yuan. Menghabiskan lebih banyak uang di muka untuk model efisiensi tinggi tentu saja sepadan.
• Pilih Aksesori yang Tepat:Untuk media beracun seperti metanol, tingkatkan ke segel berujung ganda ditambah sistem cairan segel—ini mencegah kebocoran. Jika Anda ingin memantau status peralatan dari jarak jauh, pasang sensor getaran dan pemancar suhu. Saat bantalan mulai aus, nilai getaran akan mencapai 4,5 mm/s, memicu peringatan dini sehingga Anda tidak akan menghadapi kegagalan mendadak.

5. Cara Merawat Pompa OH1: 3 Tips Sederhana (Tidak Perlu Ahli)

Banyak orang mengeluh bahwa perawatan pompa itu merepotkan, padahal pompa OH1 perawatannya sangat rendah—lakukan saja tiga hal berikut:

• Pemeriksaan Harian (Maks 5 Menit): Setiap minggu, rasakan bantalannya—jika suhunya lebih dari 70°C, ganti oli pelumas. Setiap bulan, periksa segelnya—jika kebocoran melebihi 10 mililiter, ganti komponen segel. Setiap triwulan, bersihkan filter saluran masuk—filter yang tersumbat akan mengurangi aliran. Anda bahkan tidak perlu membongkar pompa untuk melakukan tugas ini, menghemat separuh waktu dibandingkan dengan merawat pompa hisap ganda.
• Pemecahan Masalah: Mulailah dengan Dasar: Aliran berkurang? Pertama-tama periksa pipa saluran masuk—biasanya penyebabnya adalah penyumbatan. Kemudian periksa impelernya—impeler satu tahap mudah diganti. Peningkatan getaran? Periksa jarak bebas bantalan (ganti bantalan jika jarak bebas melebihi 0,1 mm) dan poros pompa—poros satu tahap dapat diluruskan jika ditekuk, tidak seperti poros multi-tahap yang memerlukan penggantian penuh. Segel bocor? Periksa permukaan segel—goresan dapat diperbaiki dengan menggiling, tidak perlu mengganti seluruh unit segel.
• Perawatan Mendalam Tahunan: Setahun sekali, bongkar rumah bantalan dan ganti gemuk berbahan litium—jangan mengisinya terlalu banyak, cukup isi hingga 1/2 hingga 2/3 volume rumah bantalan (pengisian berlebihan menyebabkan panas berlebih). Kencangkan baut yang menghubungkan badan pompa ke alasnya—baut yang kendor menyebabkan poros pompa tidak sejajar. Oleskan lapisan resin epoksi ke impeler dan tutup rongga untuk mencegah karat. Semua tugas ini dapat dilakukan di lapangan—tidak memerlukan derek.

Kesimpulan

Pada akhirnya, pompa OH1 hanyalah sebuah alat yang kokoh dan praktis. Pompa ini tidak memiliki fitur mewah seperti pompa multi-tahap, namun unggul dalam hal yang dirancang untuknya—aplikasi head menengah hingga rendah, aliran stabil, dan perawatan mudah. Bagi pelaku bisnis, hal ini berarti lebih sedikit kerumitan dan total biaya kepemilikan yang lebih rendah selama masa pakai peralatan.

Jika Anda masih ragu—mungkin Anda tidak yakin bahan mana yang tepat untuk cairan Anda, atau bagaimana mengintegrasikan pompa ke dalam sistem yang ada—jangan khawatir. Tim kami diTeffikoberurusan dengan hal ini setiap hari. Apakah Anda memerlukan bantuan dalam pemilihan, dukungan instalasi, atau pemecahan masalah pasca instalasi, kami siap membantu Anda. Tidak perlu menebak—hanya menjangkau.
