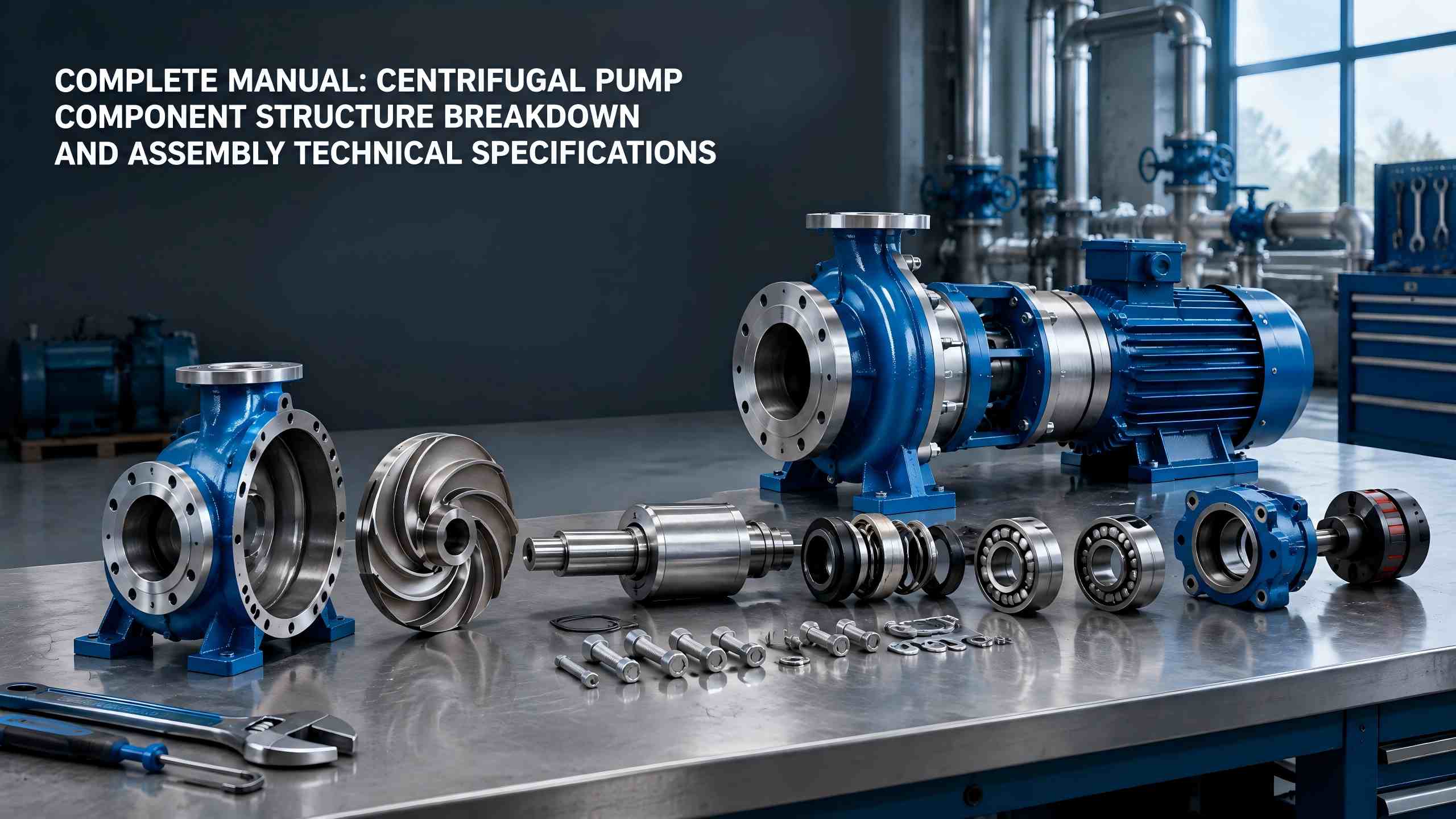

Rincian Struktur Komponen Pompa Sentrifugal dan Spesifikasi Teknis Perakitan

Pompa sentrifugalbanyak digunakan dalam drainase pasokan air industri, HVAC, transportasi cairan kimia, pasokan air kota dan bidang lainnya. Dokumen ini menjelaskan secara komprehensif struktur dan fungsi komponen inti, rakitan pelindung segel, dan aksesori tambahanTeffikopompa sentrifugal. Ini juga menyediakan persiapan pra-perakitan lengkap, prosedur standar, dan persyaratan teknis untuk membantu pengguna mengurangi tingkat kegagalan peralatan dari sumbernya.

I. Rakitan Penyegelan dan Perlindungan Pompa Sentrifugal

Rakitan penyegelan dan perlindungan menentukan kekencangan, stabilitas operasional, dan masa pakai pompa air. Mereka terutama mencakup elemen penyegel, bantalan, rumah bantalan dan bagian lainnya, dan berfungsi sebagai komponen penting untuk mencegah kebocoran air, kebisingan abnormal, getaran, dan kegagalan kejang.

Segel Mekanis dan Segel Pengepakan

Struktur penyegelan umum untuk pompa sentrifugal terbagi dalam dua kategori: segel mekanis dan segel pengepakan. Segel mekanis terdiri dari cincin berputar, cincin stasioner, pegas, dan cincin penyegel. Permukaan ujungnya sangat pas untuk menghasilkan kinerja hampir tanpa kebocoran, dengan sifat tahan aus dan tahan suhu tinggi, sehingga cocok untuk kondisi pengoperasian industri bertekanan tinggi dan berkecepatan tinggi.

Segel pengepakan mengadopsi pengisi fleksibel grafit dan PTFE untuk penyegelan. Dengan struktur sederhana, perawatan mudah, dan biaya rendah, alat ini sebagian besar diterapkan pada pompa air sipil dan pompa sentrifugal kecil bertekanan rendah. Kerugiannya terletak pada sedikit rembesan air selama pengoperasian, sehingga memerlukan pengencangan atau penggantian pengepakan secara berkala.

Bantalan dan Rumah Bantalan

Bantalan mendukung putaran poros pompa berkecepatan tinggi, mengurangi ketahanan gesekan mekanis, dan memastikan pengoperasian poros yang mulus, bebas offset, dan bebas jitter. Rumah bantalan berfungsi sebagai selubung pelindung bantalan. Ini menyimpan minyak pelumas dan gemuk secara internal untuk memberikan pelumasan terus-menerus dan pembuangan panas pada bantalan, sehingga mencegah panas berlebih, terbakar, dan kejang pada bantalan gerinda kering.

II. Rakitan Pencocokan Tambahan untuk Pompa Sentrifugal

Rakitan bantu tidak secara langsung melakukan kerja fluida, namun menjamin pengoperasian peralatan lengkap yang aman, stabil, dan standar, dan merupakan bagian tak terpisahkan dari sistem pompa sentrifugal penuh.

• Flensa saluran masuk dan saluran keluar: Sadarilah sambungan standar antara pompa air dan saluran pipa, pastikan kekencangan sambungan dan cegah rembesan air dan kebocoran udara.
• Basis dan kopling: Basis mengamankan seluruh unit dan mengurangi getaran operasional; kopling menghubungkan poros pompa dan poros motor untuk mencapai transmisi daya sinkron.
• Katup pelepas udara dan katup pembuangan: Pelepasan udara saat penyalaan menghilangkan penyumbatan udara dan kavitasi; drainase saat dimatikan mencegah pembekuan dan korosi untuk melindungi komponen internal.

AKU AKU AKU. Persiapan Pra-Perakitan Pompa Sentrifugal

Kualitas perakitan pompa sentrifugal berdampak langsung pada kinerja pengoperasian dan masa pakai. Persiapan standar harus diselesaikan sebelum perakitan formal untuk menghindari kesalahan perakitan, perakitan bagian yang hilang, dan perakitan yang tidak sesuai.

•  Pelajari dokumen teknis secara menyeluruh: Baca dengan cermat manual pompa sentrifugal, gambar perakitan, dan persyaratan parameter teknis, serta pahami struktur peralatan dan standar perakitan.
•  Kriteria kualitas komponen utama: Perjelas standar penerimaan untuk setiap komponen pompa sentrifugal, dan pastikan bahwa komponen bebas dari deformasi, retak, keausan, dan korosi.
•  Inventaris dan inspeksi suku cadang: Periksa semua komponen satu per satu untuk memastikan kelengkapan aksesori, spesifikasi yang sesuai, dan kualitas yang memenuhi syarat, serta melarang pemasangan suku cadang yang rusak.
•  Mempersiapkan alat dan alat ukur: Siapkan peralatan perakitan dan pengukuran terlebih dahulu, termasuk kunci pas, kaliper, level dan alat penyelarasan, untuk menjamin keakuratan perakitan.
•  Siapkan bahan habis pakai: Siapkan oli pelumas, gemuk, kemasan penyegel, gasket, dan bahan habis pakai lainnya untuk memenuhi kebutuhan pelumasan dan penyegelan untuk perakitan.

IV. Urutan Perakitan Standar untuk Pompa Sentrifugal

Pompa sentrifugal dari model yang berbeda sedikit berbeda dalam struktur dan urutan perakitan. Pompa sentrifugal tarik belakang tipe IS, yang memiliki aplikasi terluas, mengadopsi prosedur perakitan standar universal industri. Langkah-langkah spesifiknya adalah sebagai berikut:

1. Rakit rakitan bantalan: Pasang bantalan secara akurat pada posisi yang ditentukan pada poros pompa, pastikan bantalan terpasang sepenuhnya dan berputar secara fleksibel.

2. Rakit rakitan poros pompa: Pasangkan poros pompa dengan bantalan yang telah dirakit ke dalam selubung pompa secara keseluruhan, pastikan putarannya mulus tanpa macet.

3. Kencangkan casing dan rangka pompa: Pasang dan kencangkan seluruh casing pompa ke rangka peralatan, pastikan badan pompa dalam posisi horizontal, kokoh dan bebas dari goyangan.

4. Pasang penutup pompa dan impeler: Pasang terlebih dahulu penutup pompa ke posisi poros pompa, lalu kencangkan impeler untuk menjamin pemasangan impeler yang kuat dan jarak bebas yang seragam.

5. Integrasikan dan kencangkan seluruh unit: Pasang dan kunci penutup pompa dan selubung pompa dengan tepat, lalu kencangkan seluruh badan pompa ke dasar peralatan.

6. Penyelesaian penampilan: Bersihkan kotoran dan noda dari seluruh unit, periksa integritas penampilan dan selesaikan pekerjaan merapikan secara keseluruhan.

7. Penyelarasan dan kalibrasi kopling: Selesaikan pemasangan kopling motor dan bodi pompa, lakukan koreksi koaksialitas untuk memastikan keakuratan transmisi.

V. Persyaratan Teknis Inti untuk Perakitan Pompa Sentrifugal

Inspeksi dan penerimaan yang ketat harus dilakukan setelah perakitan selesai sesuai dengan standar teknis untuk memastikan pengoperasian peralatan yang memenuhi syarat. Kriteria penerimaan inti tercantum di bawah ini:

•  Rotasi fleksibel seluruh unit: Putar perlahan badan pompa dan poros putar secara manual. Unit harus berputar dengan lancar dan merata tanpa gangguan atau suara gesekan mekanis.
•  Tidak ada putaran poros pompa: Poros pompa tidak boleh memiliki perpindahan aksial atau radial yang jelas, dengan jarak bebas yang sesuai dan tidak ada kelonggaran atau goyangan.
•  Koaksialitas kopling yang memenuhi syarat: Deviasi koaksial antara setengah kopling pompa dan setengah kopling motor harus mematuhi parameter teknis peralatan, untuk menghindari getaran, kebisingan abnormal, dan keausan yang disebabkan oleh pengoperasian eksentrik.
•  Pengisian pelumas standar: Isi bantalan dan bagian transmisi dengan minyak pelumas dan gemuk dalam jumlah yang sesuai. Pertahankan volume oli yang tepat untuk mencegah penggilingan kering yang disebabkan oleh kekurangan oli atau penumpukan debu akibat luapan oli yang berlebihan.

Ringkasan

Komponen pompa sentrifugal menjadi landasan pengoperasian peralatan. Impeler, selubung pompa, poros pompa, elemen penyegel, bantalan, dan bagian lainnya menjalankan fungsi masing-masing dan bekerja sama satu sama lain, menentukan kinerja pompa dan masa pakai. Sementara itu, persiapan pra-perakitan yang terstandarisasi, urutan perakitan yang sesuai, dan standar penerimaan perakitan yang ketat adalah kunci untuk menghindari kegagalan peralatan, meningkatkan efisiensi pengoperasian, dan memperpanjang masa pakai peralatan. Penguasaan struktur komponen dan teknik perakitanTeffikopompa sentrifugal berfungsi sebagai landasan penting untuk pengoperasian‑pemeliharaan peralatan, commissioning instalasi, dan pemecahan masalah kesalahan.
