Hubungan Antara Tekanan Keluar dan Laju Aliran Pompa Sentrifugal

Pompa sentrifugaladalah “pekerja keras” dalam industri seperti pengolahan air, minyak dan gas, serta manufaktur. Tekanan keluar (juga dikenal sebagai tekanan pelepasan) dan laju aliran adalah indikator kinerja paling penting. Korelasi antara keduanya secara langsung menentukan efisiensi pompa, konsumsi energi, dan stabilitas sistem. Baik Anda terlibat dalam desain teknik, pengoperasian peralatan, atau bidang terkait lainnya, menguasai hubungan ini adalah kunci untuk mengoptimalkan kinerja peralatan dan menghindari jalan memutar. Di bawah ini, dikombinasikan dengan pengalaman praktis di lokasi industri, kami menganalisis interaksinya, faktor-faktor yang mempengaruhi, dan penerapan praktisnya—semuanya merupakan wawasan praktis.

I. Hukum Inti: Hubungan Proporsional Terbalik Dalam Kondisi Tetap

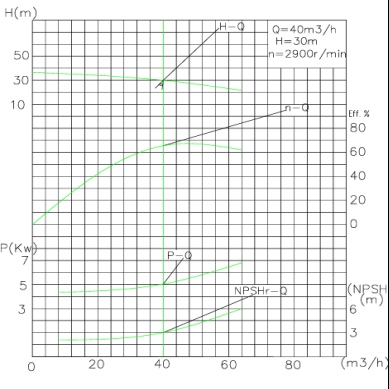

Dalam kondisi kecepatan putaran dan diameter impeler yang konstan, tekanan keluar dan laju aliran pompa sentrifugal mempunyai hubungan berbanding terbalik. Hukum ini secara intuitif dapat tercermin melalui kurva Q-H (kurva laju aliran-head): head berhubungan langsung dengan tekanan, dan ketika laju aliran meningkat, head menurun, dan sebaliknya.

Prinsipnya tidak rumit: pompa sentrifugal mentransfer energi ke cairan melalui gaya sentrifugal yang dihasilkan oleh putaran impeler. Ketika laju aliran meningkat, lebih banyak fluida yang melewati saluran impeler per satuan waktu. Namun, keluaran energi total impeler dibatasi pada kecepatan putaran tetap, sehingga energi yang dialokasikan ke setiap unit fluida berkurang, dan tekanan keluar pun turun. Misalnya, pompa sentrifugal dengan kecepatan putaran 1800 rpm mempunyai tekanan keluar kira-kira 4 bar bila laju alirannya 60 m³/jam; ketika laju aliran meningkat menjadi 90 m³/jam, tekanan kemungkinan akan turun menjadi sekitar 2,2 bar. Hubungan proporsional terbalik ini berlaku untuk semua pompa sentrifugal yang beroperasi dalam rentang desainnya.

II. Faktor Kunci yang Mempengaruhi Hubungan Tekanan-Aliran

Hukum dasar proporsional terbalik dipengaruhi oleh faktor-faktor berikut, yang menyebabkan deviasi kurva QH dan dengan demikian mengubah interaksi antara keduanya:

1. Kecepatan Rotasi:Untuk meningkatkan laju aliran, Anda dapat mengurangi hambatan sistem dengan membuka katup lebih lebar, mengganti dengan pipa berdiameter lebih besar, atau meningkatkan kecepatan putaran pompa melalui VFD; untuk mengurangi laju aliran, hindari penggunaan katup throttle (yang mudah menyebabkan pemborosan energi) dan prioritaskan pengurangan kecepatan putaran melalui VFD untuk menjaga keseimbangan tekanan-aliran yang optimal.
2. Diameter Impeler:Pemangkasan impeler akan mengurangi tekanan dan laju aliran secara bersamaan. Hukum afinitas juga berlaku di sini: tekanan sebanding dengan kuadrat diameter, dan laju aliran sebanding dengan diameter. Umumnya, pengurangan diameter sebesar 10% akan menghasilkan penurunan tekanan sekitar 19% dan penurunan laju aliran sebesar 10%.
3. Resistensi Sistem:Titik operasi sebenarnya pompa adalah perpotongan kurva QH dan kurva resistansi sistem. Faktor-faktor seperti saluran pipa yang terlalu sempit, filter yang tersumbat, dan jarak pengangkutan yang terlalu jauh akan meningkatkan hambatan sistem, yang menyebabkan penurunan laju aliran—pompa perlu menghasilkan tekanan yang lebih tinggi untuk mengatasi hambatan dan mengangkut fluida.
4. Sifat Cairan:Viskositas dan densitas merupakan parameter inti yang mempengaruhi. Cairan dengan viskositas tinggi seperti minyak memiliki gesekan internal yang lebih besar, sehingga menghasilkan laju aliran dan tekanan yang lebih rendah dibandingkan dengan air; kepadatan secara langsung mempengaruhi tekanan (tekanan = kepadatan × gravitasi × ​​head), tetapi memiliki dampak minimal pada laju aliran.

AKU AKU AKU. Aplikasi Praktis: Mengoptimalkan Pengoperasian dan Pemecahan Masalah

Menguasai hukum-hukum di atas dapat membantu memecahkan masalah-masalah praktis dan meningkatkan efek operasional dengan cara yang ditargetkan:

1. Peraturan Laju Aliran:Untuk meningkatkan laju aliran, Anda dapat mengurangi hambatan sistem dengan membuka katup lebih lebar, mengganti dengan pipa berdiameter lebih besar, atau meningkatkan kecepatan putaran pompa melalui VFD; untuk mengurangi laju aliran, hindari penggunaan katup throttle (yang mudah menyebabkan pemborosan energi) dan prioritaskan pengurangan kecepatan putaran melalui VFD untuk menjaga keseimbangan tekanan-aliran yang optimal.
2. Pemecahan Masalah Tekanan:Jika tekanan saluran keluar terlalu rendah, periksa dulu apakah impeller sudah aus, kecepatan putaran tidak mencukupi, atau hambatan sistem berlebihan. Meningkatkan kecepatan putaran atau mengganti impeler yang aus dapat memulihkan tekanan tanpa mempengaruhi laju aliran; ketika tekanan terlalu tinggi, resistansi sistem perlu dikurangi atau impeler dipangkas.
3. Pompa sentrifugalPompa harus beroperasi di dekat Titik Efisiensi Terbaik (BEP), yaitu area dengan efisiensi tertinggi pada kurva QH. Pengoperasian yang jauh dari BEP (misalnya tekanan tinggi dan laju aliran rendah) akan meningkatkan konsumsi energi dan juga dapat menyebabkan kavitasi, kerusakan mekanis, dan masalah lainnya.

IV. Pertanyaan yang Sering Diajukan

T: Apakah semakin tinggi tekanan keluar pompa sentrifugal, semakin besar laju alirannya?

J: Tidak. Pada kecepatan rotasi tetap dan resistansi sistem, tekanan dan laju aliran mempunyai hubungan berbanding terbalik—biasanya, semakin tinggi tekanan, semakin rendah laju aliran.

Q: Bagaimana cara meningkatkan laju aliran tanpa mengurangi tekanan?

A: Tingkatkan kecepatan putaran melalui VFD atau ganti impeler dengan diameter lebih besar. Menurut hukum afinitas, kedua metode dapat mencapai peningkatan laju aliran dan tekanan secara sinkron.

T: Apa faktor utama yang mempengaruhi tekanan saluran keluar?

A: Faktor intinya adalah kecepatan putaran, diameter impeler, resistansi sistem, dan kepadatan fluida. Diantaranya, kecepatan dan diameter putaran mempunyai dampak yang paling signifikan dan harus diprioritaskan selama penyesuaian.

Kesimpulan

Hubungan inti antara tekanan keluar dan laju aliran pompa sentrifugal adalah proporsionalitas terbalik dalam kondisi tetap, namun dapat dioptimalkan secara fleksibel dengan menyesuaikan kecepatan putaran, ukuran impeler, resistansi sistem, dan sifat fluida. Menerapkan pengetahuan ini pada pengoperasian praktis tidak hanya dapat meningkatkan kinerja operasional pompa dan mengurangi konsumsi energi namun juga menghindari kerugian waktu henti yang disebabkan oleh kegagalan peralatan. Perlu dicatat bahwa untuk skenario aplikasi tertentu, sangat penting untuk mengacu pada kurva QH pompa dan melakukan pengujian di lokasi untuk menentukan titik pengoperasian optimal. Baik dalam desain sistem atau pemecahan masalah selanjutnya, pemahaman menyeluruh tentang hubungan inti ini sangat penting untuk pengoperasian pompa sentrifugal yang efisien dan stabil. Jika Anda memiliki pertanyaan lain mengenai pemilihan pompa sentrifugal, pencocokan parameter aliran tekanan, optimalisasi kondisi kerja, dll., jangan ragu untuk menghubungiteffDalam kondisi kecepatan putaran dan diameter impeler yang konstan, tekanan keluar dan laju aliran pompa sentrifugal mempunyai hubungan berbanding terbalik. Hukum ini secara intuitif dapat tercermin melalui kurva Q-H (kurva laju aliran-head): head berhubungan langsung dengan tekanan, dan ketika laju aliran meningkat, head menurun, dan sebaliknya.
