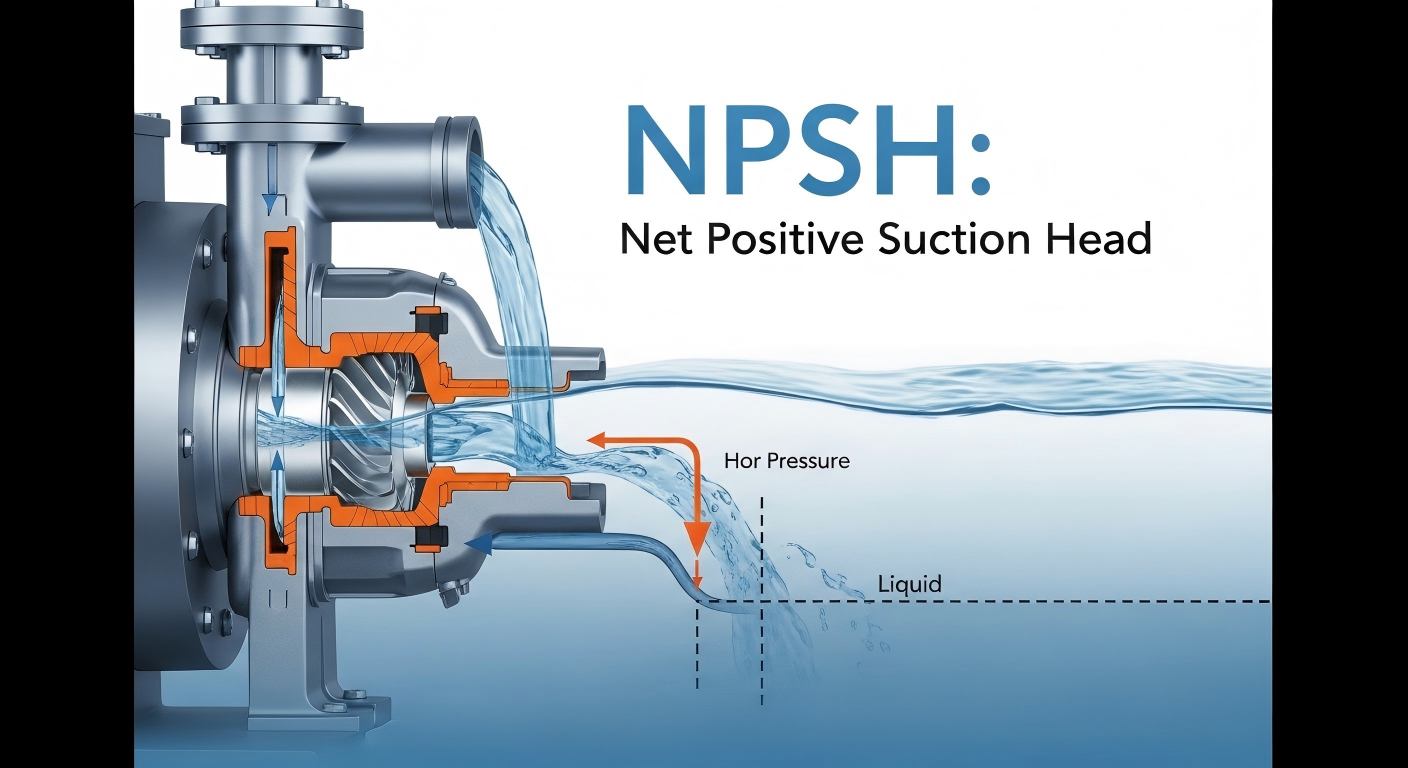

Jika Anda mengoperasikan atau merancang apompa sentrifugalsistem, NPSH (Net Positive Suction Head) adalah istilah yang tidak dapat Anda hindari. Ini bukan hanya parameter fisik, tetapi garis pemisah penting yang menentukan apakah pompa Anda akan berjalan lancar selama beberapa dekade atau dihentikan karena kavitasi hanya dalam beberapa bulan.
NPSH mengacu pada energi tekanan berlebih efektif yang sebenarnya dimiliki oleh cairan pada saluran masuk pompa sentrifugal. Fungsi intinya adalah untuk mengatasi hambatan aliran dan mencegah penguapan cairan, dan biasanya diukur dalam meter kolom air (m) atau kaki kolom cairan (ft).
Ketika pompa sentrifugal beroperasi, zona tekanan rendah terbentuk di saluran masuk impeler karena aliran fluida berkecepatan tinggi. Jika tekanan di sini turun di bawah tekanan uap jenuh cairan, cairan akan menguap seketika, menghasilkan gelembung uap dalam jumlah besar. Saat gelembung mengalir bersama fluida ke zona tekanan tinggi pada impeler, gelembung tersebut runtuh dan meledak dengan cepat. Fenomena ini dikenal sebagai kavitasi – modus kegagalan pompa sentrifugal yang paling merusak. Keberadaan NPSH adalah untuk menahan tekanan bottom line dan mencegah terjadinya kavitasi.
Kebingungan kedua konsep ini adalah penyebab nomor satu dari kesalahan pemilihan di situs teknik dan pencarian Google. Untuk menjamin keamanan pompa, hubungan keduanya harus dipahami dengan jelas.
Berapa banyak energi yang sebenarnya dapat disediakan oleh sistem?
NPSHA sepenuhnya ditentukan oleh kondisi pemasangan Anda dan tidak ada hubungannya dengan merek pompa. Hal ini tergantung pada faktor-faktor berikut:
Berapa banyak energi yang dikonsumsi oleh pompa itu sendiri?
NPSHR adalah karakteristik yang melekat pada pompa, ditentukan oleh pabrikan melalui pengujian yang ketat dan ditandai pada kurva kinerja pompa. Ini mewakili konsumsi energi yang dibutuhkan cairan untuk mengalir dari saluran masuk pompa ke titik tekanan minimum di dalam impeler.

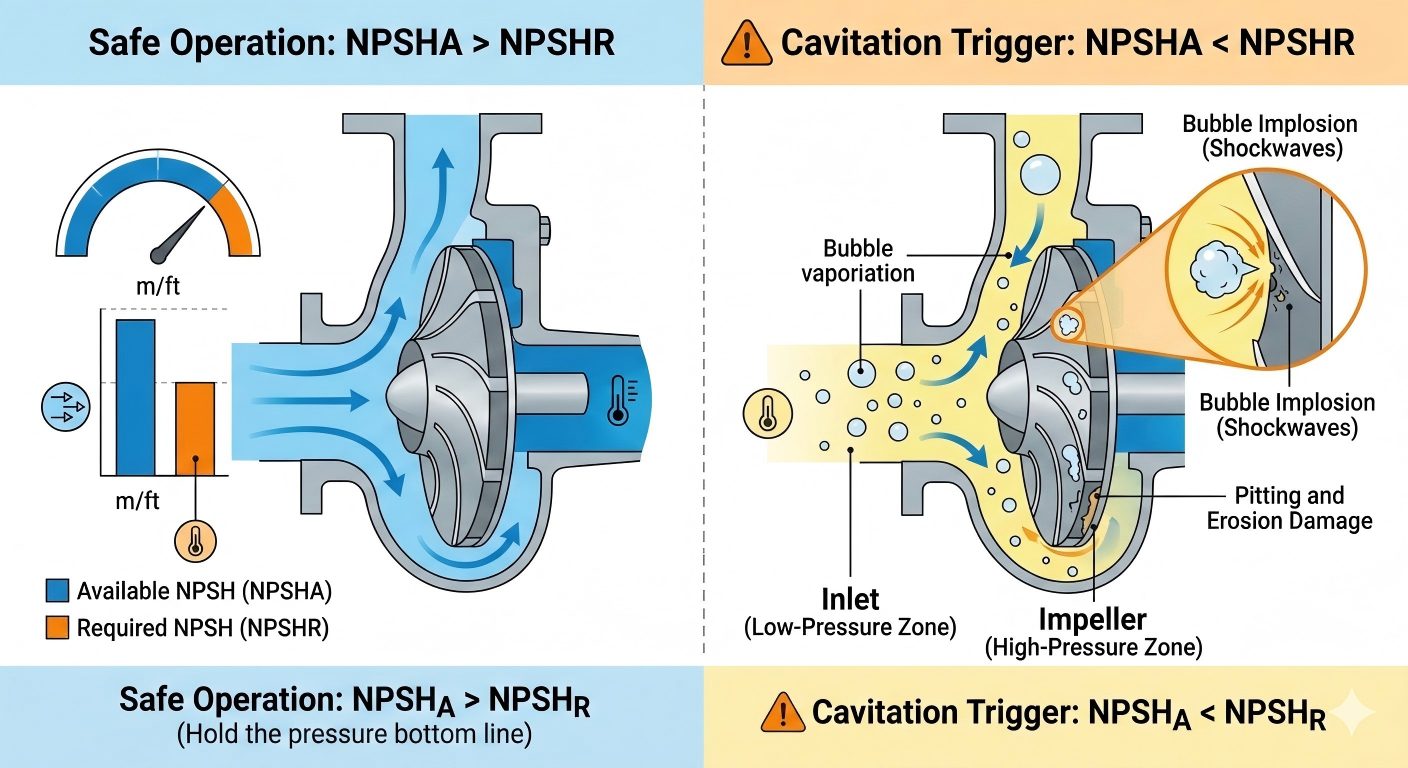

Ketika NPSHa < NPSHR, tekanan masuk pompa lebih rendah dari tekanan uap cairan, dan kavitasi terjadi secara bertahap, yang pada akhirnya menyebabkan kerusakan peralatan permanen.
| Jenis Bahaya | Manifestasi Khusus | Lingkup Dampak |
|---|---|---|
| Kerusakan komponen | Lubang dan rongga pada impeler dan selubung pompa, kelelahan dan perforasi logam, mengurangi kekuatan struktural | Komponen aliran inti, secara langsung memperpendek masa pakai pompa |
| Penurunan kinerja | Penurunan signifikan dalam laju aliran dan head, penurunan tajam dalam efisiensi hidraulik, peningkatan konsumsi energi yang tidak normal | Efisiensi keseluruhan sistem pemompaan, kegagalan memenuhi persyaratan proses |
| Kebisingan dan getaran yang tidak normal | Badan pompa mengeluarkan suara abnormal yang unik seperti "kerikil bergulir" atau "benturan marmer", dengan getaran yang parah | Komponen bantu seperti bearing, kopling dan seal, memicu kegagalan sekunder |
| Kegagalan segel | Peningkatan getaran dan fluktuasi suhu menyebabkan pengurangan tajam dalam masa pakai segel mekanis (misalnya, segel bellow elastomer pegas tunggal RS60A) | Kebocoran segel poros, tumpahan sedang, meningkatkan potensi bahaya keselamatan |
| Penutupan parah | Panas berlebih lokal menyebabkan penguapan cairan secara cepat, yang pada akhirnya menyebabkan pompa macet dan motor terbakar | Penghapusan seluruh peralatan, penghentian produksi, dan kerugian ekonomi |
Dalam kondisi kerja di lokasi, NPSHa dapat disesuaikan melalui optimalisasi sistem. Arahan optimalisasi inti adalah sebagai berikut, yang dapat diterapkan sesuai dengan skenario aktual:
Apa itu Kepala Hisap Positif Bersih (NPSH)? Ini adalah garis pemisah antara operasi yang efisien dan kegagalan yang sangat besar.
Jangan menunggu sampai Anda mendengar suara “memompa batu” untuk mengambil tindakan.Teffikoberkomitmen untuk memberi Anda solusi lancar yang tidak hanya memenuhi standar tetapi juga melebihi harapan. Dari analisis kondisi kerja yang akurat hingga pembuatan pompa yang unggul, kami mengintegrasikan upaya maksimal NPSH ke dalam setiap peralatan, memastikan sistem Anda beroperasi secara efisien dalam keheningan dan bebas dari masalah kavitasi.
