Apa itu Pompa Sentrifugal Multistage?

Penjelasan Populer tentang Pompa Sentrifugal Multistage

Banyak orang menemukan istilah “pompa sentrifugal bertingkat"rumit, tetapi dapat diringkas secara sederhana dalam satu kalimat: Pompa sentrifugal multitahap mengintegrasikan dua atau lebih pompa sentrifugal dengan fungsi yang sama. Dari segi struktur saluran fluida, saluran pembuangan medium tahap pertama dihubungkan ke saluran masuk tahap kedua, dan saluran pembuangan media tahap kedua dihubungkan ke saluran masuk tahap ketiga. Mekanisme terhubung seri seperti itu membentuk pompa sentrifugal multitahap.

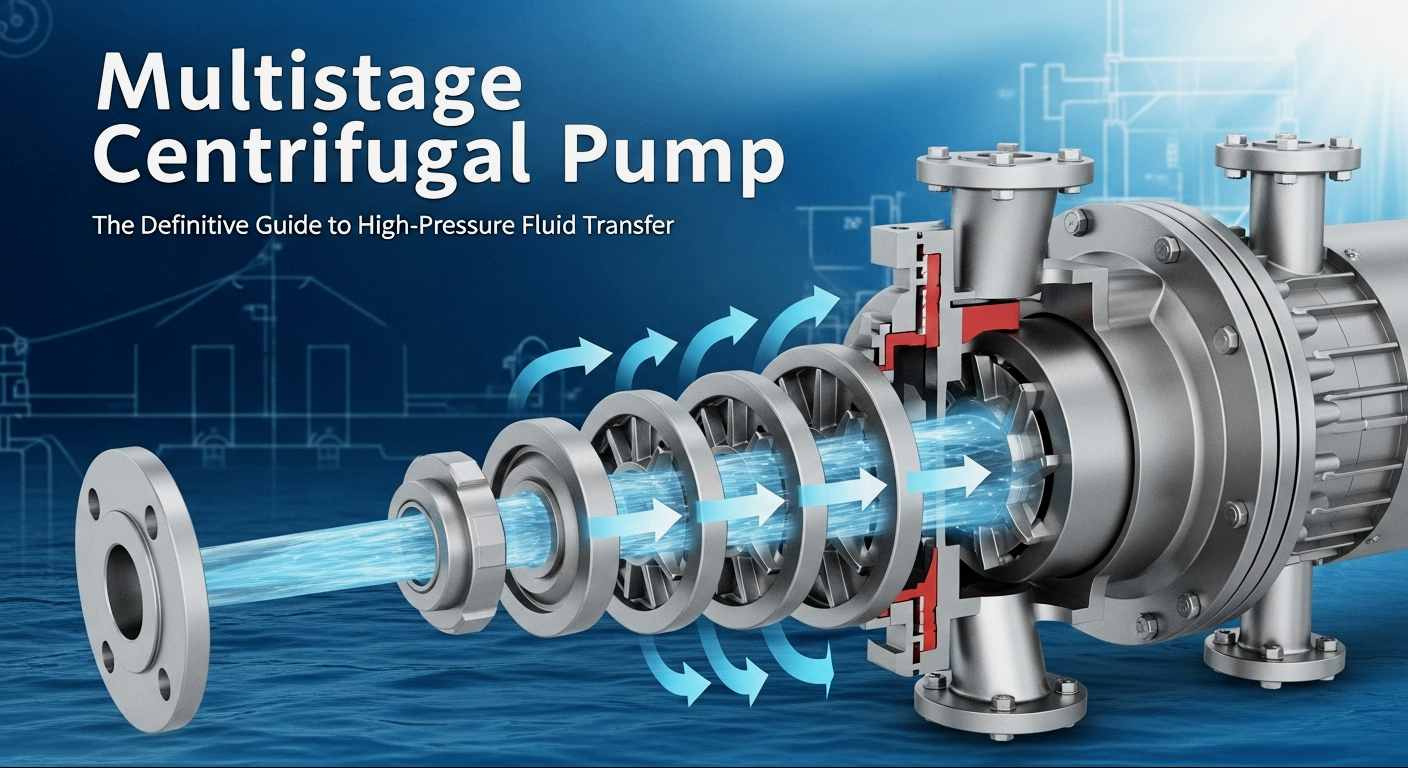

Bagaimana Pompa Sentrifugal Multistage Mencapai Transportasi Tinggi?

Logika inti pompa sentrifugal multitahap untuk transportasi head tinggi terletak pada prinsip "superposisi tekanan", dan proses kerjanya dapat dipecah menjadi tiga langkah utama:

1. Setelah cairan memasuki badan pompa melalui pipa hisap, cairan diberi tekanan secara seri oleh beberapa impeler yang digerakkan oleh motor.
2. Impeler tahap pertama memberikan energi tekanan awal ke cairan melalui gaya sentrifugal, dan impeler tahap berikutnya secara terus menerus memberikan tekanan pada basis yang ada di bawah bimbingan baling-baling pemandu.
3. Cairan dibuang pada tekanan tinggi, menyelesaikan transportasi dengan head tinggi.

Analisis Struktur Inti Pompa Sentrifugal Multistage

Untuk memahami mekanisme kerja pompa sentrifugal multistage, penting untuk memahami struktur intinya. Dibandingkan dengan pompa sentrifugal satu tahap, pompa sentrifugal multistage memiliki struktur yang lebih kompleks, namun komponen intinya dapat dikategorikan menjadi lima tipe utama, yang masing-masing mempunyai peran penting:

• Impeller: Inti dari pompa sentrifugal multistage, biasanya mengadopsi desain impeller tertutup. Beberapa impeler dihubungkan secara koaksial secara seri pada poros pompa, dan material dipilih sesuai dengan media yang diangkut.
• Poros Pompa: Komponen transmisi yang menghubungkan motor dan impeler, memerlukan kekuatan tinggi dan ketahanan aus untuk menggerakkan semua impeler agar bekerja secara serempak selama putaran kecepatan tinggi, menghindari eksentrisitas atau patah.
• Guide Vane: Dipasang pada outlet setiap tahap impeller, fungsinya untuk mengubah cairan berkecepatan tinggi yang dibuang oleh impeller menjadi energi tekanan dan mengarahkan cairan dengan lancar ke tahap impeller berikutnya, sehingga mengurangi kehilangan energi.
• Badan Pompa (juga disebut Volute): Dibagi menjadi tipe tersegmentasi dan tipe split horizontal. Industri petrokimia sebagian besar menggunakan badan pompa tersegmentasi, yang mudah dibongkar dan dirawat serta tahan terhadap benturan tekanan tinggi.
• Perangkat Penyegel: Digunakan untuk mencegah kebocoran cairan, biasanya termasuk segel mekanis dan segel pengepakan. Untuk kondisi kerja bersuhu tinggi dan bertekanan tinggi, segel mekanis ujung ganda + sistem pembilasan juga dilengkapi untuk memastikan pengoperasian yang aman.

Komponen-komponen ini bekerja sama membentuk pompa sentrifugal multistage. Prinsip inti dari desain strukturalnya adalah meminimalkan kehilangan energi dan meningkatkan efisiensi operasional sekaligus memastikan keluaran bertekanan tinggi.

Apa Parameter Inti Pompa Sentrifugal Multistage?

Saat memilih dan menggunakan pompa sentrifugal multistage, empat parameter inti harus diperhatikan, yang secara langsung menentukan apakah peralatan dapat beradaptasi dengan kondisi kerja:

1. Laju Aliran

Juga dikenal sebagai perpindahan, mengacu pada jumlah cairan yang dikeluarkan oleh pompa per satuan waktu, termasuk laju aliran volume dan laju aliran massa.

• Laju Aliran Volume:Volume cairan yang dikeluarkan oleh pompa per satuan waktu, umumnya dilambangkan dengan Q. Satuan umum meliputi L/s (liter per detik), m³/s (meter kubik per detik), atau m³/h (meter kubik per jam).
• Laju Aliran Massa:Massa cairan yang dikeluarkan oleh pompa per satuan waktu, umumnya dilambangkan dengan G. Satuan umum meliputi kg/s (kilogram per detik), kg/jam (kilogram per jam), t/d (ton per hari), dll.

2. Kepala

Pertambahan energi satuan massa zat cair dari saluran masuk pompa ke saluran keluar pompa disebut head pompa, yaitu energi efektif yang diperoleh satuan massa zat cair melalui pompa, disebut juga head total pompa, biasa dilambangkan dengan H. Dalam Satuan Sistem Internasional (SI), satuan head H adalah J/kg, tetapi biasanya dinyatakan dengan tinggi kolom cairan (m) untuk mewakili head energinya, yang lebih intuitif.

3. Kecepatan Rotasi

Mengacu pada kecepatan putaran poros pompa, dengan satuan r/min (putaran per menit). Semakin tinggi kecepatan putaran maka semakin besar pula gaya sentrifugal yang diberikan impeller pada zat cair. Namun, kecepatan putaran yang terlalu tinggi akan meningkatkan keausan peralatan. Umumnya kecepatan putaran pompa sentrifugal multistage industri adalah 1450r/mnt atau 2900r/mnt.

4. Efisiensi

Mengacu pada rasio daya efektif pompa terhadap daya poros, yang merupakan indikator penting untuk mengukur konsumsi energi. Pompa sentrifugal multistage berkualitas tinggi dapat mencapai efisiensi 75%-90%. Saat memilih, prioritas harus diberikan pada peralatan berefisiensi tinggi, yang dapat mengurangi biaya pengoperasian secara signifikan.

Selain itu, untuk kebutuhan khusus industri petrokimia, parameter tambahan seperti suhu sedang (beberapa kondisi kerja perlu menahan suhu di atas 200°C), viskositas sedang (parameter perlu disesuaikan saat mengangkut media kental seperti minyak mentah), dan ketahanan korosi (pemilihan material sesuai dengan karakteristik medium) juga harus dipertimbangkan untuk memastikan pengoperasian peralatan yang stabil.

Tips Menghindari Kesalahan dalam Pemilihan Pompa Sentrifugal Multistage

Pemilihan pompa sentrifugal multistage secara langsung mempengaruhi masa pakai peralatan dan biaya pengoperasian. Terutama dalam kondisi kerja yang kompleks seperti industri petrokimia, pemilihan yang tidak tepat dapat dengan mudah menyebabkan seringnya kegagalan, konsumsi energi yang tinggi, dan bahkan kecelakaan keselamatan. Kuasai lima tip berikut untuk membantu Anda memilih secara akurat tanpa mengalami kesulitan:

1. Memperjelas Persyaratan Kondisi Kerja Inti: Memahami sifat fisik media cair yang diangkut (densitas, viskositas, tekanan uap jenuh, korosi, dll.), kondisi tata letak pipa sistem perangkat, kondisi pengoperasian (suhu pengoperasian, tekanan di dalam peralatan di kedua sisi saluran masuk dan keluar pompa, kapasitas pemrosesan, dll.), dan posisi pra-pemasangan pompa. Hitung parameter seperti laju aliran pompa, head, dan head hisap positif bersih (NPSH).

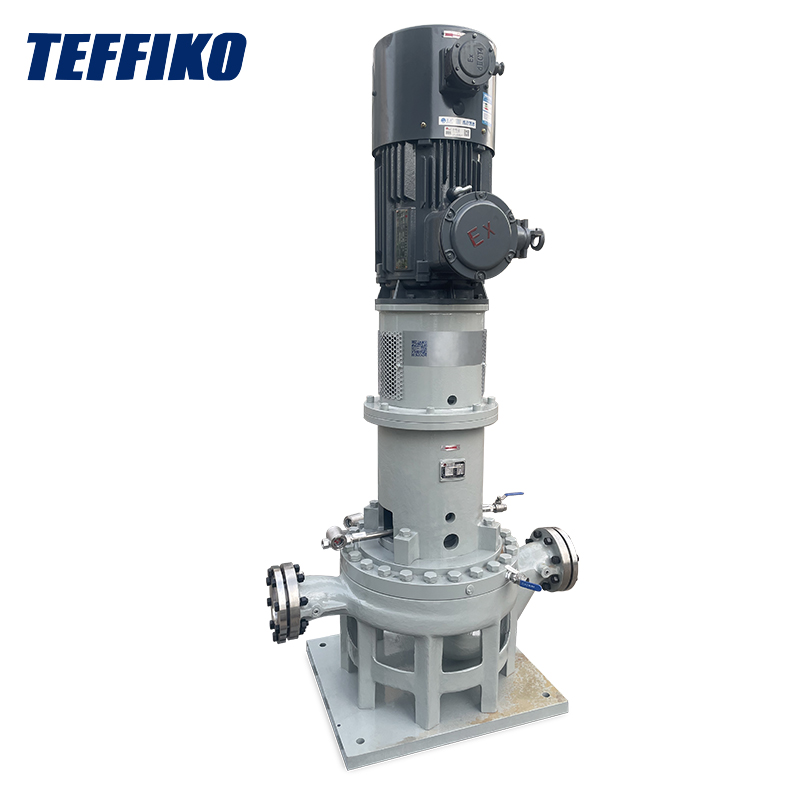

2. Tentukan Jenis Pompa: Berdasarkan tata letak perangkat, kondisi medan, kondisi ketinggian air, dan kondisi pengoperasian, tentukan apakah akan memilih pompa vertikal, horizontal, atau jenis lainnya.
3. Fokus pada Efisiensi dan Konsumsi Energi: Pilih peralatan dengan kurva efisiensi datar untuk memastikan efisiensi dapat dipertahankan pada tingkat tinggi dalam rentang aliran pengoperasian aktual, yang dapat menghemat banyak biaya listrik untuk penggunaan jangka panjang. Pada saat yang sama, pilih daya motor untuk menghindari kelebihan beban atau kekurangan beban motor.
4. Pilih Model Khusus Industri: Industri petrokimia memiliki standar khusus, dan peralatan yang memenuhi standar API 610 (Pompa Sentrifugal untuk Industri Minyak dan Gas Alam) harus dipilih. Pompa tersebut telah menjalani pengujian yang ketat, dapat beradaptasi dengan korosi, suhu tinggi, dan tekanan tinggi media kimia, serta memiliki keandalan yang lebih tinggi.

Kesimpulan

Dengan keunggulan unik dari tekanan multi-tahap, pompa sentrifugal multi-tahap memainkan peran yang tak tergantikan dalam petrokimia, energi, konstruksi, dan bidang lainnya. Perusahaan Teffiko selalu fokus pada penelitian dan pengembangan serta produksi pompa sentrifugal multistage berkualitas tinggi, yang berpusat pada persyaratan kondisi kerja. Produk kami secara ketat mematuhi standar industri yang tinggi seperti API 610, yang mengintegrasikan keunggulan inti dari efisiensi tinggi, penghematan energi, ketahanan terhadap korosi, dan stabilitas. Mereka cocok untuk lingkungan industri yang kompleks seperti suhu tinggi, tekanan tinggi, dan korosi yang kuat, memberikan solusi transportasi tekanan tinggi yang disesuaikan untuk pelanggan global.

Untuk detail produk lebih lanjut atau penawaran khusus, silakan kunjungi situs web resmi kamiwww.teffiko.comatau hubungi kami melalui emailpenjualan@teffiko.com.
