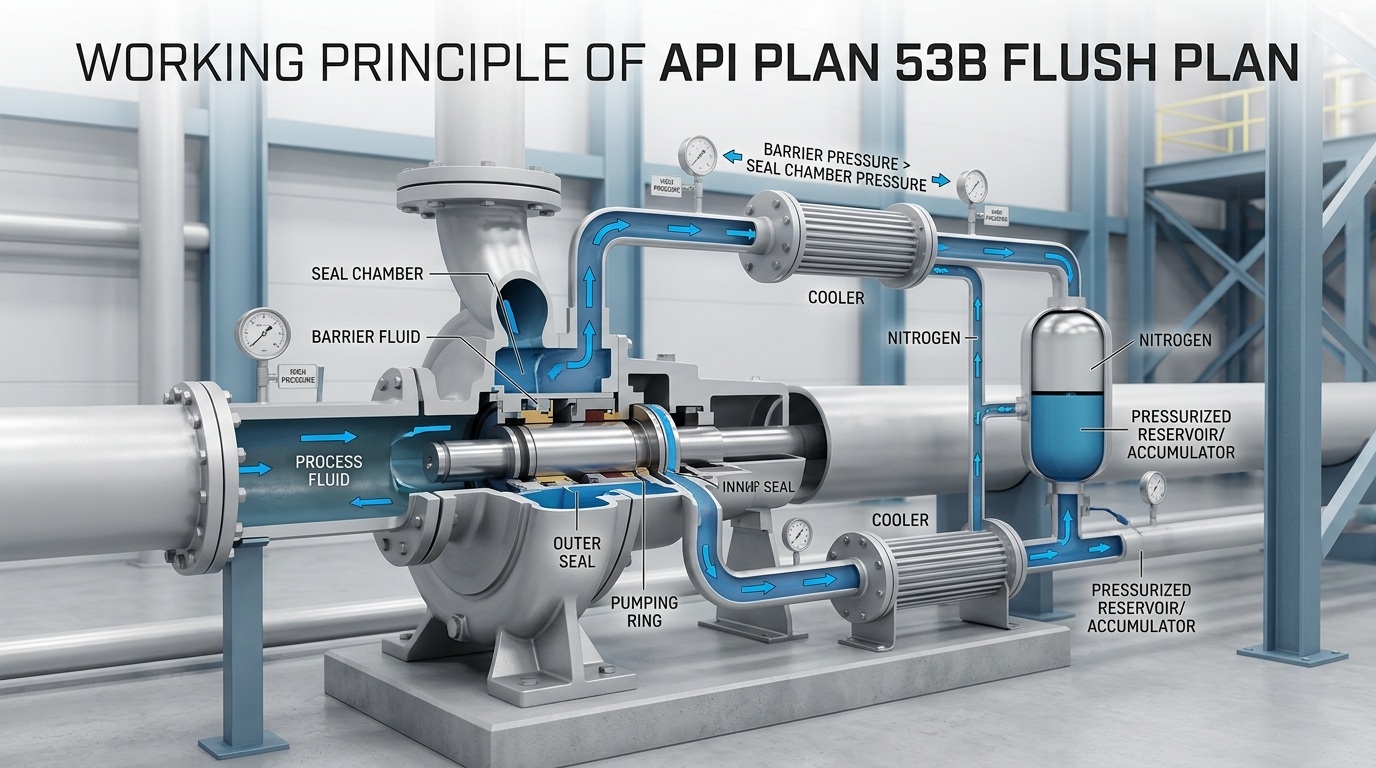

Prinsip Kerja Flush Plan API PLAN 53B

Rencana siram API PLAN 53B adalah sistem sirkulasi dan tekanan cairan penghalang utama untuk segel tanpa kebocoran dalam kondisi kerja dengan media bertekanan tinggi, beracun, dan mudah terbakar, yang secara ketat mematuhi standar industri API 682. Banyak produsen pompa dan insinyur operasi & pemeliharaan gagal membedakan logika tekanan pada Rencana 53A, 53B, dan 53C. Dokumen ini menjelaskan secara lengkap prinsip kerja flush plan API PLAN 53B.

Prinsip Kerja Inti dari API PLAN 53B Flush Plan

Dikombinasikan dengan seluruh siklus permulaan, penghentian, dan pengoperasian peralatan, prinsip kerja rencana pembilasan API PLAN 53B dapat secara akurat dibagi menjadi tiga tahap inti: pembentukan tekanan, pendinginan sirkulasi, kompensasi kebocoran, dan pemantauan. Seluruh proses beroperasi secara loop tertutup dan otomatis dengan stabilitas yang sangat baik.

1. Tahap Pembentukan Tekanan

Sebelum memulai sistem, isi terlebih dahulu gas inert ke dalam ruang gas kandung kemih melalui port pengisian khusus akumulator untuk menyelesaikan kalibrasi tekanan sistem. Tekanan keseluruhan cairan penghalang dikontrol secara ketat agar 2~6 kg/cm² lebih tinggi dari tekanan media proses di ruang segel pompa, sehingga membentuk penghalang tekanan yang andal. Mengandalkan karakteristik penyangga elastis pada kandung kemih, sistem ini dapat mempertahankan tekanan stabil untuk waktu singkat bahkan dengan sedikit kehilangan cairan penghalang, mencegah kegagalan segel yang disebabkan oleh penurunan tekanan tiba-tiba dan meletakkan landasan keselamatan yang kokoh untuk penyalaan dan pengoperasian peralatan.

2. Tahap Pendinginan Sirkulasi

Setelah pompa dihidupkan, cincin pemompaan internal menggerakkan cairan penghalang untuk bersirkulasi. Cairan penghalang bersuhu rendah dan bertekanan tinggi melumasi pasangan gesekan segel sambil membawa panas. Cairan penghalang yang dipanaskan mengalir melalui penukar panas untuk pendinginan, dan kemudian kembali ke ruang segel untuk membentuk loop tertutup. Lingkungan suhu dan tekanan yang dapat dikontrol ini secara efektif mencegah keausan suhu tinggi, pembakaran kering, dan kokas pada permukaan segel, dan sangat memperpanjang masa pakai segel mekanis.

3. Tahap Kompensasi dan Pemantauan Kebocoran

Selama pengoperasian peralatan normal, hilangnya sedikit cairan penghalang pasti akan terjadi karena sejumlah kecil cairan penghalang meresap ke dalam sisi media proses melalui permukaan segel bagian dalam, yang merupakan fenomena normal. Pada saat ini, nitrogen bertekanan tinggi di dalam kantung akumulator mengembang secara otomatis di bawah perbedaan tekanan, mendorong cairan penghalang di ruang cair untuk mengisi kembali sirkuit sirkulasi, sehingga dapat mengkompensasi kehilangan cairan dan menstabilkan tekanan sistem secara real time tanpa intervensi manual.

Jika keausan segel meningkat atau terjadi sedikit kebocoran pipa, hilangnya cairan penghalang secara berlebihan akan menyebabkan tekanan sistem turun di bawah ambang batas yang ditetapkan, dan sakelar tekanan yang sesuai akan memicu alarm secara otomatis. Personil pengoperasian dan pemeliharaan dapat mengisi kembali cairan penghalang yang bersih dan kompatibel melalui port pengisian cairan untuk memulihkan tekanan sistem terukur dengan cepat dan memastikan pengoperasian peralatan yang berkelanjutan dan aman.

Catatan Penting untuk Pengoperasian dan Pemeliharaan Harian

Pengoperasian dan pemeliharaan standar sangat penting untuk pengoperasian sistem 53B yang stabil dalam jangka panjang. Poin-poin penting berikut harus difokuskan dalam pekerjaan sehari-hari:

• Uji kompatibilitas harus dilakukan terlebih dahulu antara cairan penghalang dan media proses untuk menghindari kontaminasi material, kerak atau korosi yang disebabkan oleh perembesan internal.
• Periksa secara teratur tekanan nitrogen pra-pengisian akumulator. Berikan tambahan nitrogen pada waktu yang tepat jika tekanan menurun, dan segera ganti kandung kemih jika sudah tua atau rusak.
• Ventilasi udara sepenuhnya dari semua saluran pipa sebelum peralatan dinyalakan untuk menghindari gangguan sirkulasi karena penyumbatan udara, yang dapat menyebabkan gesekan kering dan segel terbakar.
• Bersihkan kerak dan noda minyak pada penukar panas secara teratur untuk memastikan efisiensi pembuangan panas dan mencegah kegagalan cairan penghalang yang disebabkan oleh suhu yang berlebihan.
• Disarankan untuk menghubungkan sistem alarm tekanan ke sistem kontrol DCS untuk mewujudkan peringatan dini tekanan rendah otomatis dan mencegah perluasan kesalahan peralatan lebih lanjut.

Ringkasan

Singkatnya, inti dari rencana pembilasan API PLAN 53B terletak pada stabilisasi tekanan independen oleh akumulator kandung kemih yang dikombinasikan dengan sistem loop tertutup tiga tahap untuk sirkulasi pendinginan dan kompensasi. Ini sepenuhnya melindungi segel mekanis ganda dengan membangun penghalang tekanan melalui pra-tekanan, menerapkan pendinginan paksa melalui cincin pemompaan, dan mencapai kompensasi dan stabilisasi tekanan otomatis dengan akumulator.
